TE Connectivity / Kilovac

Relés de alta tensión serie EV

para vehículos eléctricos

Los relés de alta tensión de la serie EV de TE Connectivity / Kilovac están diseñados para CC de alta tensión en un paquete pequeño, sellado herméticamente. Los relés EV y LEV son perfectos para el funcionamiento en vehículos eléctricos y otras condiciones ambientales severas. Los relés de la serie EV son ligeros, económicos y no se encuentran en una posición sensible, por lo que pueden montarse en cualquier orientación. Los relés de alta tensión LEV100 y LEV200 (vehículos eléctricos de bajo coste) ofrecen un diseño simplificado para ofrecer el coste más bajo posible para los mercados industriales. Los relés de alta tensión EV200 (vehículos eléctricos) están diseñados para cumplir los requisitos típicos de tamaño y rendimiento para el mercado de la automoción.

Más información sobre el contacto principal EVC 250 diseñado para utilizarse en vehículos con celdas de combustible, totalmente eléctricos e híbridos.

Diseñado para ser el contacto de CC de menor tamaño, más ligero, de más bajo coste, de 900 VDC,
herméticamente sellado de la industria.

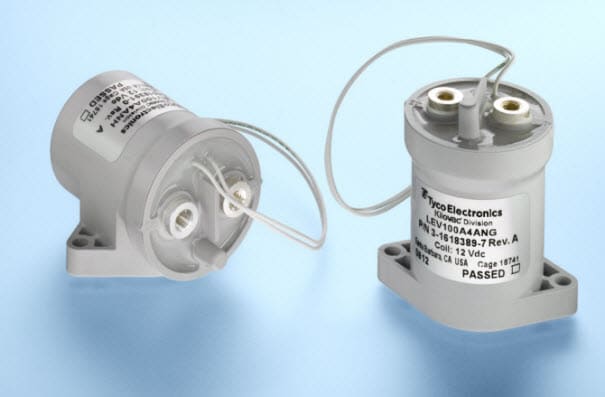

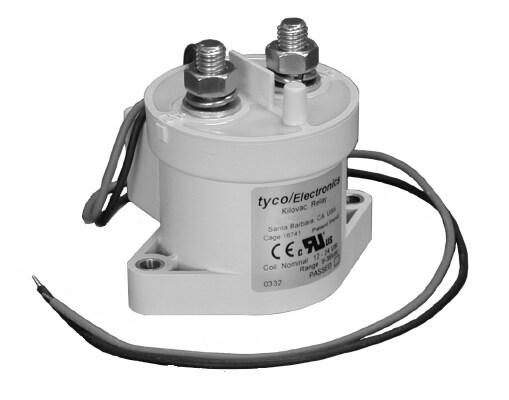

TE Connectivity KILOVAC Serie LEV100	TE Connectivity KILOVAC Serie LEV200	TE Connectivity KILOVAC Serie EV200
1 Form X (SPST-NO-DM) Contactos con régimen de 100 A continuos Tensión de bobina 24 VDC 900 VDC	1 Form X Contactos con régimen de 500+A con capacidad de conducción de 2000 A con interrupción en 320 VDC 12-900 VDC
Terminales de montaje en la parte inferior (2 x #8); M5 x 10, no sensibles a la posición Herméticamente sellados - intrínsecamente seguros, funcionan en entornos de condiciones severas/explosivos sin que los contactos se oxiden ni se contaminen, ni siquiera en periodos largos de inactividad El aislamiento de 8 kV entre los contactos abiertos permite el uso de aislamiento y conducción de alta tensión Diseñados y construidos según AIAG QS9000 Hoja de datos LEV100 655-LEV100A5ANG Productos asociados Relé de alta corriente HCR 200 de TE Connectivity	Disponible con montaje lateral o inferior, no sensibles a la posición Contacto auxiliar opcional para un control fácil de la posición de contacto de alimentación Herméticamente sellado - seguro intrínsecamente, funciona en entornos de condiciones severas/explosivos sin que los contactos o las bobinas se oxiden ni se contaminen, incluidos periodos largos de inactividad Las aplicaciones típicas incluyen conmutación y respaldo de batería, control de alimentación de tensión CC, protección de circuitos y seguridad Conexiones de alimentación / bobina versátiles Diseñados y construidos según AIAG QS9000 Hoja de datos LEV200 655-LEV200A4ANA - tensión de bobina de 12 Vdc 655-LEV200A4ANA - tensión de bobina de 24 Vdc Productos asociados Relé de alta corriente HCR 200 de TE Connectivity	Economizador de bobina integrado - potencia de retención de solo 1,7 W a 12 VDC y limita EMF de retroceso a 0 V. También hay disponibles modelos que necesitan economizador externo Contacto auxiliar opcional para un control fácil de la posición de contacto de alimentación Herméticamente sellado - seguro intrínsecamente, funciona en entornos de condiciones severas/explosivos sin que los contactos o las bobinas se oxiden ni se contaminen, incluidos periodos largos de inactividad Conexiones de alimentación / bobina versátiles Marca CE para aplicaciones EC Diseñado, construido y aprobado según AIAG SQ9000 Hoja de datos EV200 655-EV200A1ANA - contacto normalmente abierto 655-EV200HAANA - contacto normalmente abierto con contactos auxiliares Productos asociados Relé de alta corriente HCR 200 de TE Connectivity
