Micrófonos de sensor digital y analógico de audio MEMs de STMicroelectronics

Los micrófonos analógicos de audio MEMS MP3xABxx de STMicroelectronics son micrófonos compactos, de baja potencia, diseñados con un elemento de detección de bajo perfil. El elemento de detección, con capacidad para detectar ondas acústicas, se fabrica mediante un proceso especializado de micromecanizado de silicio para fabricar sensores de audio. El MP33AB01 presenta un punto de sobrecarga acústica SPL de 125 dB con una relación señal a ruido de 63 dB. El MP33AB01H presenta un punto de sobrecarga acústica SPL de 125 dB con una relación señal a ruido de 66 dB.

• Tensión del suministro única
• Bajo consumo energético
• Sensibilidad omnidireccional

• Relación señal/ruido elevada
• Ancho de banda elevado
• Paquete compatible con soldadura de reflujo

Los micrófonos digitales de audio MP34Dx0x/45DT0x de STMicroelectronics son micrófonos MEMS digitailes, onmidireccionales, de bajo consumo y ultra compactos, diseñados con un elemento de detección capacitivo y una interfaz CI con capacidad de funcionamiento estéreo. El elemento de detección, con capacidad para detectar ondas acústicas, se fabrica mediante un proceso especializado de micromecanizado de silicio exclusivo para fabricar sensores de audio. La interfaz CI se fabrica mediante un proceso CMOS que permite diseñar un circuito exclusivo capaz de proporcionar una señal digital externamente en formato PDM. Las aplicaciones típicas incluyen terminales móviles, ordenadores portátiles y notebooks, reproductores multimedia portátiles, VoIP, reconocimiento de voz, dispositivos de eLearning A/V, dispositivos de entrada de realidad virtual y juegos, cámaras fotográficas y de vídeo digitales y sistemas anti robo.

• Tensión del suministro única
• Bajo consumo energético
• Punto de sobrecarga acústica SPL de 120 dB
• Relación señal/ruido de hasta 63 dB
• Sensibilidad omnidireccional
  • Sensibilidad de -26 dBFS
• Salida PDM de un único bit

• Terminales móviles
• Ordenadores portátiles y notebooks
• Reproductores multimedia portátiles
• VoIP
• Reconocimiento del habla
• Dispositivos de eLearning A/V
• Dispositivos de entrada de realidad virtual y juegos
• Cámaras fotográficas y de vídeo digitales
• Sistemas anti robo

Ver todas las placas y herramientas de desarrollo asociadas al micrófono MEMS

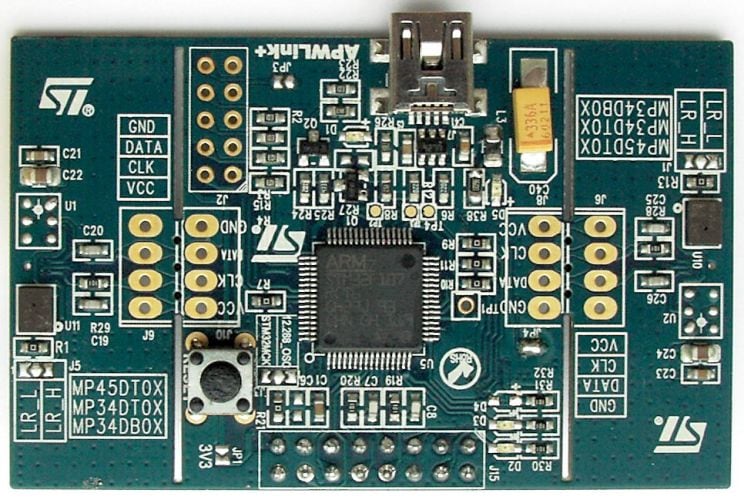

Las placas de demostración del micrófono MEMS STEVAL-MKI117V1 están basadas en el MP34DT01 y STM32 para ofrecer un ejemplo de la decodificación y la transmisión de las salidas del micrófono MEMS digital. Estas placas de demostración alojan el MP34DT01 (micrófono digital conservado en la parte inferior), que funciona como un sensor, y el microcontrolador STM32F107RC, que funciona como un decodificador de audio.

Las placas de cupón del micrófono STEVAL-MKI129Vx de STMicroelectronics son tarjetas secundarias que están diseñadas para utilizarse junto con el equipo STEVAL-MKI126Vx (voz inteligente), que incluyen cuatro micrófonos MEMS digitales MP45DT02. El concepto de cupón permite probar fácilmente el rendimiento de los micrófonos MEMS de ST. Cuando se introducen en la placa de voz inteligente se puede separar el PCB único que aloja cada uno de los micrófonos.

Recursos adicionales

Hoja de datos de STEVAL-MKI129V1
Información del producto STEVAL-MKI129V1
Hoja de datos de STEVAL-MKI129V2
Información del producto STEVAL-MKI129V2
Hoja de datos de STEVAL-MKI129V3
Información del producto STEVAL-MKI129V3

• 4 micrófonos MEMS digitales de puerto superior MP45DT02
• Tarjeta secundaria para ser utilizada con el equipo STEVAL-MKI126Vx
• Tensión de suministro desde 1,64 V hasta 3,6 V
• Punto de sobrecarga acústica SPL de 120 dB
• Sensibilidad omnidireccional
• Salida PDM de un único bit
