Conmutadores Light Touch
Los conmutadores Light Touch de Panasonic Electronic Components, que en la industria se denominan con frecuencia conmutadores táctiles o de tacto, son conmutadores táctiles de presión de acción rápida momentánea que se utilizan con pequeñas corrientes (hasta 20 mA y 15 Vdc). Ofrecen un una sensación operativa de clic clara y bien definida, tienen una baja resistencia de contacto, un pequeño ruido de rebote, una alta fiabilidad de contacto y vienen en una amplia variedad de fuerzas operativas. Como uno de los proveedores de primer orden del mundo, Panasonic Electronic Components ofrece además opciones como super-fino, super pequeño, montaje lateral, doble acción, gran desplazamiento (carrera), sobre desplazamiento, además de opciones de montaje de montaje en superficie y terminal doblado en J.
| Serie |
Tipo |
Imagen |
Hoja de datos |
L x An x Al (mm) |
Fuerza operativa |
Características |
EVP-AJ
|
Funcionamiento lateral
|
 |
 |
4,7 x 3,5 x 1,2
|
1,6 N
2,6 N
|
Doble acción con dos etapas de accionamiento
Diseño super fino
|
EVP-AE |
Funcionamiento lateral
|
 |
|
4,5 x 2,25 x 2,9
|
1,6 N
|
Diseño de montaje en extremo
0,95 mm de altura desde PCB
|
EVP-AN
|
Funcionamiento lateral
|
 |
|
3,5 x 2,9 x 1,2
|
1,6 N
2,2 N
|
Diseño de montaje en extremo
0,7 mm de altura desde PCB |
EVP-AF
|
Presión superior |
 |
|
3,0 x 2,6 x 0,65 |
1,6 N (160 gf) |
Actuador integrado para un rendimiento táctil consistente |
EVP-AA |
Presión superior |
 |
|
3,5 x 2,9 x 1,4
3,5 x 2,9 x 1,7 |
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
3,5 N (350 gf)
5,0 N (500 gf) |
Terminal doblado en J |
| EVP-AX |
Accionamiento
doble
|
 |
|
3,0 x 2,6 x 0,7 |
0,7 N
2,0 N
|
Dimensiones externas : 3,0 mm x 2,6 mm, altura de 0,7 mm |
| EVP-AS |
Presión superior
|
 |
|
6,0 x 6,1 x 5,0 |
2,2 N
2,5 N
1,6 N
2,0 N
2,5 N
3,0 N
3,5 N |
Terminal doblado en J |
| EVP-AV |
Funcionamiento lateral |
 |
|
2,8 x 2,3 x 1,95 |
1,6 N
|
Mejora de la solidez de la soldadura en la dirección de funcionamiento |
| EVP-AH |
Accionamiento doble
|
 |
|
4,0 x 4,1 x 0,59 |
1,6 N
2,0 N
2,6 N
|
Vida útil duradera
Amplia selección de variaciones de funcionamiento de accionamiento doble
|
| EVP-AW |
Presión superior
|
 |
|
3,0 x 2,0 x 0,6 |
1,6 N
2,4 N
3,3 N
|
Alta operabilidad
Equipado con un actuador (placa de presión) |
| EVP-AD |
Presión superior
|
 |
|
Se puede montar hasta un LED de chip de 4,2 mm de diámetro. |
4,0 N±0,8 N |
Respuesta táctil nítida
Carrera larga (1 mm) |
Decodificadores Light Touch
Los decodificadores de Panasonic Electronic Components convierten el funcionamiento giratorio manual de un actuador o botón en salidas de señal codificadas. El funcionamiento es similar al de los potenciómetros, pero la señal de salida es diferente en el sentido de que se trata de una señal de pulso repetido en lugar de una señal analógica continua. Los decodificadores de Panasonic ofrecen opciones como par alto, bloqueo por presión, larga vida útil, conmutador con conexión rápida, resistencia al agua y espacio central.
| Serie |
Tipo |
Imagen |
Hoja de datos |
L x An x Al (mm) |
Fuerza operativa |
Características |
EVQ-9P7
|
Funcionamiento lateral
|
 |
|
3,5 x 2,9 x 1,35
|
1,6 N
2,2 N
|
Diseño de montaje en extremo
Vida útil de 100 mil ciclos
|
EVQ-P6
|
Presión superior
|
|
|
4,1 x 4,1 x 0,38
4,1 x 4,1 x 0,43
4,1 x 4,1 x 0,58
|
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
3,5 N (350 gf)
|
Larga vida útil: hasta 1.000.000 ciclos mín.
Placa de presión y terminal de tierra opcionales
|
EVQ-PQ
|
Presión superior
|
|
|
4,5 x 4,5 x 0,55
|
1,6 N (160 gf)
2,4 N (240 gf)
|
Perfil fino
Película de sellado anti polvo
|
|
|
Presión superior
|
|
|
4,7 x 3,5 x 2,5
4,7 x 3,5 x 2,1
|
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
2,5 N (250 gf)
3,5 N (350 gf)
5,0 N (500 gf)
|
Terminales doblados en J
Terminal de tierra opcional
|
EVQ-PL
|
Presión superior
|
|
|
4,9 x 4,9 x 0,8
4,9 x 4,9 x 1,5
|
1,0 N (100 gf)
1,6 N (160 gf)
2,6 N (260 gf)
|
Placa de presión opcional
Terminal GND incluido
|
|
Presión superior
|
|
|
6,5 x 6,0 x 2,0
6,5 x 6,0 x 2,5
6,5 x 6,0 x 3,1
|
0,5 N (50 gf)
1,3 N (130 gf)
1,6 N (160 gf)
2,6 N (260 gf)
3,5 N (350 gf)
5,0 N (500 gf)
|
Amplia placa de presión
Disponible tipo GND y sobre carrera
Larga vida útil
|
|
|
Accionamiento doble
|
|
|
6,0 x 6,0 x 0,9
6,0 x 6,0 x 1,05
|
1º 1,0 N,
2º 2,6 N
|
Accionamiento doble para función de obturador de cámara
Placa de presión, brida y tierra como opciones
|
EVQ-P7
|
Funcionamiento lateral
|
|
|
3,5 x 2,9 x 1,35
|
1,6 N (160 gf)
2,2 N (220 gf)
|
Elevada resistencia a los impactos
Brida y terminal L disponibles
|
EVQ-Q0
|
Accionamiento doble,
funcionamiento lateral |
|
|
6,2 x 3,5 x 5,25
|
1,0 N / 2,6 N
|
Accionamiento doble para función de obturador de cámara
Montaje en extremo para una mayor resistencia a los impactos
|
EVQ-PU
|
Funcionamiento lateral
|
|
|
4,7 x 3,5 x 1,65
|
1,6 N (160 gf)
2,2 N (220 gf)
|
Elevada resistencia a los impactos
Terminales rectos o doblados en J
|
|
|

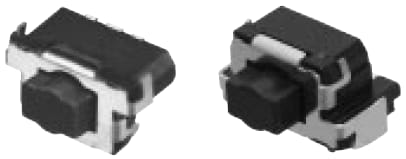

Funcionamiento lateral
|
 |
|
6,2 x 3,5 x 3,0 |
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
2,5 N (250 gf)
3,5 N (350 gf)
5,0 N (500 gf)
|
Montaje en extremo opcional para una mayor resistencia a los impactos
Desplazamiento de 0,25 mm, 0,70 mm
|
6,2 x 3,5 x 3,4
|
EVQ-PS
|
Funcionamiento lateral
|
|
|
6,1 x 4,0 x 1,8
|
1,6 N (160 gf)
2,2 N (220 gf)
|
Terminales rectos o doblados en J
Con o sin brida de posicionamiento
|
|
|
Desplazamiento largo
|
|
|
6,1 x 6,0 x 5,0
|
2,0 N (200 gf)
2,2 N (220 gf)
2,5 N (250 gf)
3,5 N (350 gf)
|
Desplazamiento manual:
1,0 mm, 1,3 mm
Terminal doblado en J
Placa de presión de gran tamaño
|
EVQ-Q1
|
Desplazamiento largo
|
|
|
8,5 x 8,5 x 6,5
|
4,0 N (400 gf)
5,0 N (500 gf)
|
Fuerza muy alta
Placa de presión de gran tamaño
Terminal doblado en J
|
EVQ-WH
|
Multifunción
5 formas
|
 |
|
6,0 x 3,5 x 4,36
|
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
|
Perfil fino y contacto
Brida opcional para estabilidad
|
EVQ-Q7
|
Multifunción
5 formas
|
|
|
7,7 x 7,7 x 1,75
7,7 x 7,7 x 1,75
|
Presión: 2,6 N
Inclinación:
1,3 N
|
Estructura anti polvo
|
|
|
Presión superior
|
 |
|
6,0 x 6,0 x 4,3
6,0 x 6,0 x 5,0
|
1,0 N (100 gf)
1,3 N (130 gf)
|
Con o sin terminal de tierra
|
EVQ-2
|
Presión superior
|
 |
|
6,0 x 6,0 x 7,0
6,0 x 6,0 x 9,5
|
1,6 N (160 gf)
2,6 N (260 gf)
|
Con o sin terminal de tierra
|
EVQ-PE/PJ
/PN/5P
|
Presión superior
|
 |
|
6,0 x 3,5 x 4,3
6,0 x 3,5 x 5,0
|
1,0 N (100 gf)
1,6 N (160 gf)
2,4 N (240 gf)
|
Disponibles tipos de terminal SMT, a granel, cinta radial
|

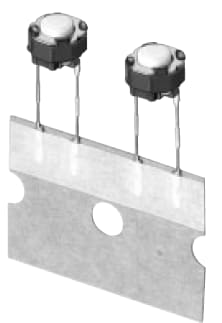

EVQ-11
|
Presión superior
|
|
|
6,0 mm diá. x 4,3
6,0 mm diá. x 5,0
6,0 mm diá. x 7,0
6,0 mm diá. x 9,5
|
1,0 N (100 gf)
1,3 N (130 gf)
1,6 N (160 gf)
2,6 N (260 gf)
|
Cinta radial
Terminales forjados
|
EVQ-P0
|
Presión superior
|
 |
|
6,2 x 6,2 x 7,0
|
0,74 N (74 gf)
1,3 N (130 gf)
|
Forma del botón: descentralizado, centralizado
Perfecto para uso frecuente como el botón del ratón
|
EVQ-PV
|
Presión superior
|
 |
|
6,1 x 6,0 x 5,0
|
2,0 N (200 gf)
2,2 N (220 gf)
2,5 N (250 gf)
3,5 N (350 gf)
|
Desplazamiento manual:
1,0 mm, 1,3 mm
Terminales forjados
Placa de presión de gran tamaño
|
|
|
Funcionamiento lateral
|
|
|
7,5 x 7,1 x 9,25
7,5 x 7,1 x 7,15
7,5 x 7,1 x 7,85
7,5 x 7,1 x 9,85
7,5 x 7,1 x 12,35
|
1,0 N (100 gf)
1,3 N (130 gf)
1,6 N (160 gf)
2,6 N (260 gf)
|
Sin terminal de tierra
Cinta radial o a granel (EVQ-PF)
|
EVQ-QJ
|
Desplazamiento largo
|
 |
|
8,0 x 8,0 x 5,0
8,0 x 8,0 x 5,5
8,0 x 8,0 x 6,1
|
0,8 N (80 gf)
1,3 N (130 gf)
2,5 N (250 gf)
|
Desplazamiento manual: 1,0 mm, 1,2 mm, 1,75 mm
Larga vida útil: limpieza automática
Funcionamiento silencioso
|
|
