Compuerta NOR de 3 entradas únicas 74LVC1G27 de NXP

Compuerta NOR de 3 entradas únicas 74LVC1G27 de NXP

La compuerta NOR de 3 entradas únicas 74LVC1G27 de NXP ofrece una función NOR de 3 entradas con entradas que pueden controlarse desde dispositivos de 3,3 V o 5 V. Esta función permite el uso de estos dispositivos como adaptadores en aplicaciones combinadas de 3,3 V y 5 V. La acción de activación Schmitt en todas las entradas hace que el circuito tolere tiempos de elevación y bajada de entrada más lentos. Este dispositivo está totalmente especificado para aplicaciones con modo de apagado parcial mediante IOFF. Los circuitos IOFF desactivan la salida, evitando daños por retroceso de corriente en el dispositivo al apagarlo.
Características
  • Amplia gama de tensión de alimentación, de 1,65 V a 5,5 V
  • Alta inmunidad al ruido
  • Cumple la norma JEDEC
    • JESD8-7 (de 1,65 V a 1,95 V)
    • JESD8-5 (de 2,3 V a 2,7 V)
    • JESD8B/JESD36 (2,7 V a 3,6 V)
  • Protección ESD
    • HBM JESD22-A114F supera los 2.000 V
    • MM JESD22-A115-A supera los 200 V
    • CDM JESD22-C101-C supera los 1.000 V

  • Controlador de salida +/-24 mA (VCC = 3,0 V)
  • CMOS con bajo consumo energético
  • El rendimiento de cierre supera los 250 mA
  • Interfaz directa con niveles TTL
  • Las entradas aceptan tensiones de hasta 5 V
  • Especificado desde -40° C hasta +85° C y -40° C hasta +125° C

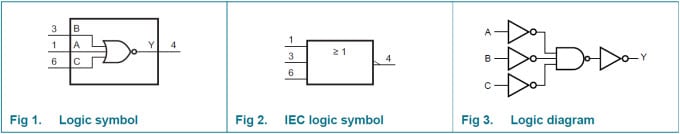

Diagrama funcional
Diagrama funcional
