Texas Instruments Convertidor de ascenso de tensión de alto rendimiento TPS81256 y módulo de evaluación
El convertidor de ascenso de tensión de alto rendimiento TPS81256 de Texas Instruments es una solución de ascenso de tensión CC/CC MicroSiP completa para aplicaciones portátiles alimentadas con baterías. En el paquete se incluye el regulador de conmutación, el inductor y condensadores de entrada/salida. Solo se requiere un pequeño condensador de salida adicional para finalizar el diseño. El TPS81256 de TI se basa en un convertidor de ascenso de tensión CC/CC síncrono de alta frecuencia optimizado para aplicaciones portátiles alimentadas mediante baterías. El convertidor CC/CC funciona con una frecuencia de conmutación regulada de 4 MHz y pasa al modo de ahorro de energía con corrientes de carga ligeras para mantener una alta eficiencia en todo el intervalo de corrientes de carga. El TPS81256EVM-121 de TI permite la comprobación y evaluación del TPS81256.
Características
- Evaluates TPS81256 step-up converter
- 91% Efficiency at 4MHz operation
- Wide VIN range from 2.5V to 4.85V
- 0.85μA Quiescent current in shutdown mode
- 30 μA Quiescent current in normal operation
- VIN > VOUT operation for Vin up to 5.5V
Aplicaciones
- USB-host supplies from a single Li-Ion battery
- USB dedicated charging port supply
- Li-Ion applications
- Audio applications
- RF power‑amplifier buffers

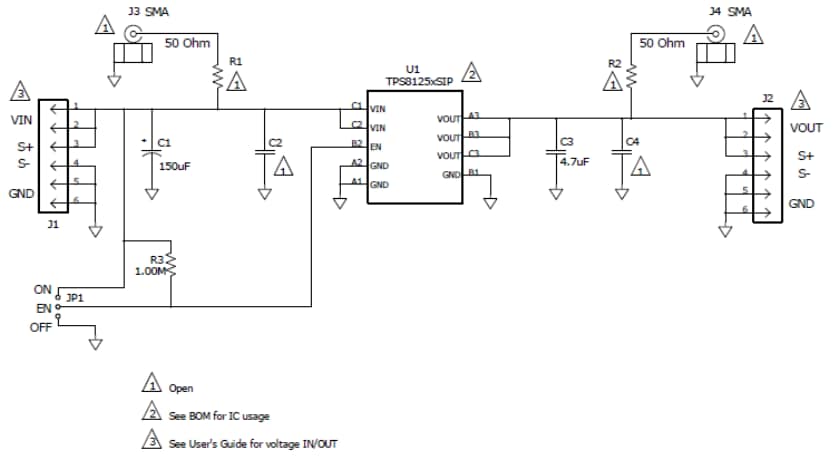

Schematic
