Controlador de frontal de módulo E/S PLC que utiliza un Tiva C

Controlador de frontal de módulo E/S PLC de TI que utiliza un Tiva™ C

Este diseño de TI implementa el MCU serie Tiva™ C como un controlador de frontal para la suite de TI de placas de diseño de referencia de módulo de E/S analógico y digital de controlador de lógica programable (PLC). El diseño incluye conectores para establecer interfaces y controlar simultáneamente dos placas de diseño de referencia de diseño de TI. De esta forma se consigue máxima versatilidad mediante la máxima flexibilidad de combinación de las placas de E/S para módulos de entrada o salida, analógicos o digitales. El sistema controlador identifica y configura automáticamente cada placa de E/S aproximadamente, realizando el ajuste de cualquier compensación necesaria de la circuitería analógica. Se incluyen fuentes de alimentación en la placa para alimentar la placa del controlador y proporcionar alimentación aislada a ambas placas de E/S para eliminar la necesidad de utilizar múltiples fuentes de alimentación externas. Se proporciona circuitería adicional que optimiza la adquisición de señales de E/S y la velocidad de datos para permitir adquisición de datos 1-MSPS completa y rendimiento SPI bus de 20 MHz. Este diseño también funciona como una plataforma de evaluación para cada una del as placas de E/S, analizando el rendimiento de varios parámetros clave y retransmitiendo los resultados a un PC a través de un conector USB 2.0 en la placa. El diseño incluye una interfaz gráfica de usuario de fácil uso que ejecuta un programa de análisis basado en LabView™ que facilita la evaluación integral de los diseños de referencia de E/S. La GUI ofrece numerosas opciones para la configuración de parámetros de prueba, así como opciones de filtrado y configuración que permiten el análisis integral de placas de módulos de E/S individuales. Se suministra la documentación completa y los archivos de diseño de la plataforma.


Características
  • MCU de 32 bits serie Tiva C, ARM® Cortex™- M4 de alto rendimiento de 80 MHz
  • Se utiliza para la evaluación del rendimiento del módulo SmartIO
  • Diseño de conexión modular: dos interfaces idénticas para módulos SmartIO PLC conectables
  • Interfaz de bus de campo: interfaz RS-485 aislada compatible con EMC
  • Interfaz para PC: interfaz USB 2.0 compatible con EMC
  • Alimentación de entrada CC: fuente de alimentación de 18 V a 32 V con protección del límite de corriente de arranque
  • Fuente de alimentación de 24 VCC/100 mA aislada en la placa para sensores de campo
  • Monitorización de alimentación de precisión basada en I2C de módulos de E/S y sensores de campo
  • Tiempo de respuesta de cadena de señales rápidas: con SPI y DMA de alta velocidad
  • Siete LED en la placa para depuración/indicación
  • LabView basado en GUI para la evaluación del rendimiento del módulo IO

Diagramas de bloques interactivo

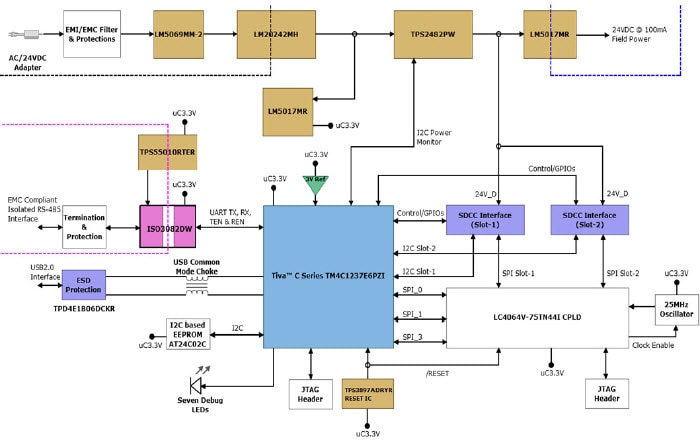

Diagrama de bloques
