Amplificador diferencial completo LMH5401 de Texas Instruments

Amplificador diferencial completo LMH5401 de Texas Instruments

El amplificador diferencial completo LMH5401 de Texas Instruments es un amplificador diferencial de alto rendimiento, optimizado para radiofrecuencia (RF), frecuencia intermedia (IF), o aplicaciones de dominio de tiempo de alta velocidad. Este dispositivo es perfecto para aplicaciones acopladas en CC o CA que puedan requerir una conversión de extremo único a diferencial (SE-DE) al activar un convertidor analógico a digital (ADC). El LMH5401 genera niveles de distorsión de segundo y tercer orden muy bajos cuando funciona en el modo SE-DE o en el modo de diferencial a diferencial (DE-DE). El amplificador está optimizado para su uso en sistemas SE-DE y DE-DE. El dispositivo es estable con una ganancia de ruido ≥ 2 V/V o 6 dB, y ofrece un ancho de banda útil sin precedentes desde CC de hasta 2 GHz. El LMH5401 se puede utilizar para conversiones SE-DE en la cadena de señales sin Baluns externos en una amplia gama de aplicaciones, como sistemas de comprobación y medición, comunicaciones de banda ancha y adquisición de datos a alta velocidad.
Características
  • Producto para ganancia de ancho de banda (GBP): 8 GHz
  • Excelente rendimiento de linealidad: CC a 2 GHz, G = 12 dB
  • Velocidad de precesión: 17.500 V/µs
  • Distorsión HD2 y HD3 baja (1 VPP, 200 Ω, DE-DE, G = 12 dB)
    • 100 MHz: HD2 a -104 dBc, HD3 a -96dBc
    • 200 MHz: HD2 a -95 dBc, HD3 a -92 dBc
    • 500 MHz: HD2 a -80 dBc, HD3 a -77 dBc
    • 1 GHz: HD2 a -64 dBc, HD3 a -58 dBc
  • Distorsión IMD2 e IMD3 baja (2 VPP, 200 Ω, DE-DE, G = 12 dB)
    • 200 MHz: IMD2 a -96 dBc, IMD3 a -95 dBc
    • 500 MHz: IMD2 a -80 dBc, IMD3 a -83 dBc
    • 1 GHz: IMD2 a -70 dBc, IMD3 a -63 dBc
  • Ruido en el voltaje de entrada: 1,25 nV/√Hz
  • Ruido en la corriente de entrada: 3,5 pA/√Hz
  • Admite operación de suministro único y dual
  • Consumo de energía: 55 mA
  • Función de apagado
Aplicaciones
  • Controladores ADC GSPS
  • Controladores ADC para adquisición de datos a alta velocidad
  • Controladores ADC para Ethernet a 1 Gbps a través de microondas
  • Separadores DAC
  • Bloques de ganancia en banda base y RF e IF
  • Controladores y amortiguadores de filtro SAW
  • CC de sustitución de Balun a 2 GHz
  • Cambiadores de nivel

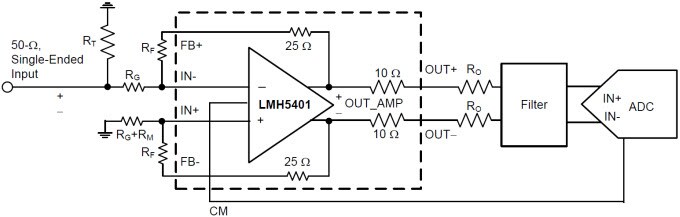

Diagrama de bloques funcional
Diagrama de bloques funcional
