Monitor de corriente / energía bidireccional INA230 de Texas Instruments con interfaz I²C
Monitor de corriente / energía bidireccional INA230 de Texas Instruments con interfaz I²C

Ver lista de productos

Recursos adicionales

Monitor de corriente de derivación / energía bidireccional INA230 de TI

El monitor de corriente / energía bidireccional INA230 de Texas Instruments con interfaz I²C incluye 16 direcciones programables y puede controlar caídas de tensión de derivación y tensión de alimentación de bus. El valor de calibración programable, los tiempos de conversión y el promedio combinado con un multiplicador interno permiten lecturas directas de la corriente en amperios y de la potencia en vatios. El monitor de corriente / energía INA230 de TI detecta la corriente en buses que varían de 0 V a +28 V con el dispositivo alimentado desde un único suministro de +2,7 V a +5,5 V, obteniendo 330 µA (típico) de corriente de alimentación. INA230 admite un intervalo de temperatura de funcionamiento de -40 °C a +125 °C. INA230 es ideal para utilizar en teléfonos inteligentes, tabletas, servidores, etc.

El INA230EVM de TI es una plataforma de evaluación para evaluar el rendimiento del INA230 en varias condiciones de señal, derivación y alimentación.
Características
  • Detección de tensión de bus desde 0 V hasta +28 V
  • Detección de lado superior e inferior
  • Informe de corriente, tensión y alimentación
  • Alta precisión:
    • Error de ganancia de 0,5% (máx.)
    • Compensación de 50 µV (máx.)
  • Opciones de promedio configurables
  • Umbral de alerta programable
  • Funcionamiento de la fuente de alimentación: de 2,7 V a 5,5 V

Aplicaciones
  • Smartphones
  • Tabletas
  • Servidores
  • Ordenadores
  • Gestión de energía
  • Cargadores de batería
  • Fuentes de alimentación
  • Equipo de pruebas

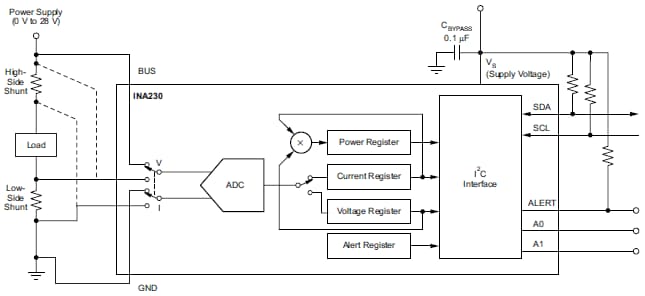

Diagrama funcional
Diagrama funcional
