Accionador háptico DRV2605L de Texas Instruments

Accionador háptico DRV2605L de Texas Instruments

El accionador háptico DRV2605L de Texas Instruments es un accionador háptico de baja tensión que incluye una biblioteca de efectos hápticos y que proporciona un sistema de control de accionamiento de bucle cerrado para retroalimentación háptica de alta calidad para ERM y LRA. Este esquema ayuda a mejorar el rendimiento del accionador en términos de consistencia en la aceleración, tiempo de inicio y tiempo de frenado, y se puede acceder a él a través de un bus compartido compatible con I2C o a través de una señal de entrada de PWM. El dispositivo DRV2605L ofrece una versión con licencia del software TouchSense 2200 de Immersion, que elimina la necesidad de diseñar formas de onda hápticas, ya que el software incluye más de 100 efectos con licencia (6 bibliotecas para ERM y 1 biblioteca para LRA), así como funciones de conversión de audio a vibración. Además, el modo de reproducción en tiempo real permite que el procesador principal omita el uso del motor de reproducción de las bibliotecas y reproduzca las formas de onda directamente desde el host a través del I2C.
Características
  • Accionador háptico y vibración flexible
    • LRA (Actuador de resonancia lineal)
    • ERM (Masa giratoria excéntrica)
  • Motor de reproducción digital controlado por I2C
    • Disparador y secuenciador de forma de onda
    • Modo de reproducción en tiempo real mediante I2C
    • Accionamiento en modo dual I2C (bucle abierto y cerrado)
  • Arquitectura de bucle inteligente
    • Frenado y sobrecontrol automático
    • Informe y seguimiento de resonancia automáticos (solo LRA)
    • Diagnóstico del actuador automático
    • Calibración automática de nivel
    • Gran compatibilidad para modelos de actuadores
  • Características de Immersion TouchSense® 2200 con licencia
    • Biblioteca integrada de efectos de inmersión
    • Conversión de audio a vibración

  • Compensación de accionamiento con la descarga de la batería
  • Amplio funcionamiento de tensión (de 2 V a 5,2 V)
  • Accionamiento de salida de conmutador diferencial eficaz
  • Entrada de PWM con ciclo de servicio de 0% a 100%
  • Intervalo de control
  • Entrada de disparador de hardware
  • Tiempo rápido de puesta en marcha
  • Interfaz digital compatible de 1,8 V y con VDD

Aplicaciones
  • Teléfonos inteligentes y tabletas
  • Relojes y tecnología para llevar encima
  • Mandos a distancia, ratones y dispositivos periféricos
  • Dispositivos táctiles
  • Interfaces industriales de humano-máquina
  • Punto de venta electrónico (ePOS)

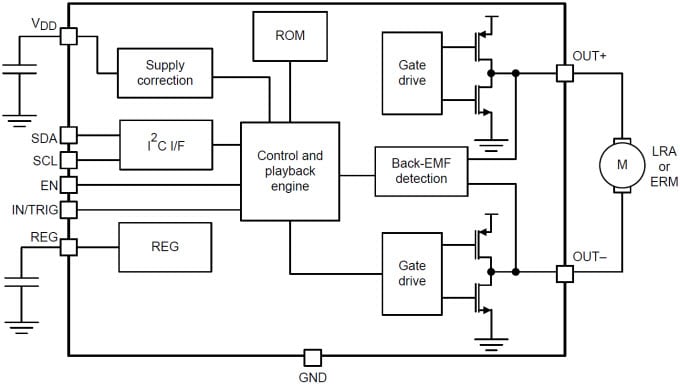

Diagrama de bloques funcional
Diagrama de bloques funcional
