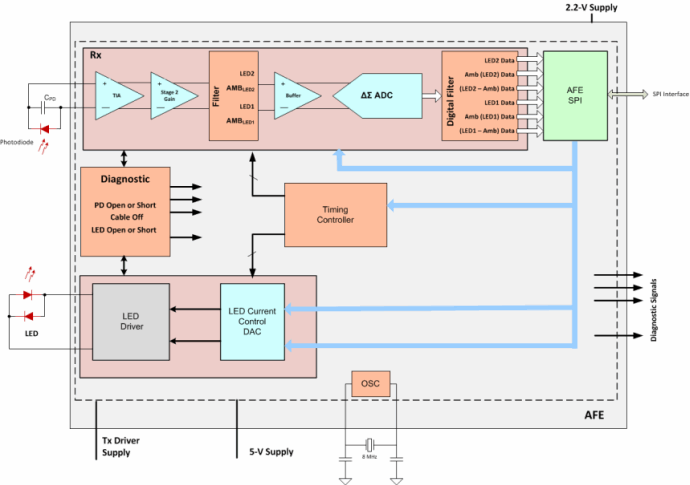

El frontal analógico integrado AFE4490 de Texas Instruments es un AFE totalmente integrado, ideal para aplicaciones de control de pulso-oximetría. Este dispositivo de TI incluye un canal receptor de bajo nivel de ruido con un convertidor de analógico a digital (ADC) de 22 bits, una sección de transmisión LED y un sistema de diagnóstico para la detección de fallos en los sensores y LED. El AFE4490 es un control de temporización muy configurable. Esta flexibilidad permite al usuario tener un control total de las características de temporización del dispositivo. Para cumplir los requisitos de temporización y proporcionar un reloj con un nivel bajo de fluctuación en el AFE4490, también se integra un oscilador que funciona desde un cristal externo. El dispositivo se comunica con un microcontrolador externo o procesador de host utilizando una interfaz SPI.
Características
Frontal analógico totalmente integrado para aplicaciones de control de pulso-oximetría
Secuenciado de pulsos y control de temporización flexibles
Función de transmisión
Accionador LED integrado (puente en H o Push/Pull)
Rango dinámico de 110 dB en todo el intervalo (permite un nivel de ruido bajo con corriente LED baja)
Corriente LED: intervalos programables de 50 mA, 75 mA, 100 mA, 150 mA y 200 mA, cada uno de ellos con resolución de corriente de 8 bits
Bajo consumo: 100µA + corriente LED media
Función de programación temporal de LED de (50 µs + tiempo de fijación) a 4 ms
Referencia de corriente para LED2 y LED1 independiente
Canal de recepción con rango dinámico alto
Ruido en función de la entrada
50 pARMS (con corriente PD de 5 µA)
13,5 bits sin ruido (con corriente PD de 5 µA)
Procedimiento de cancelación ambiental analógica con corriente ambiental seleccionable de 1 µA a 10 µA
