Convertidores de analógico a digital de 12 bits ADC34J2x de Texas Instruments

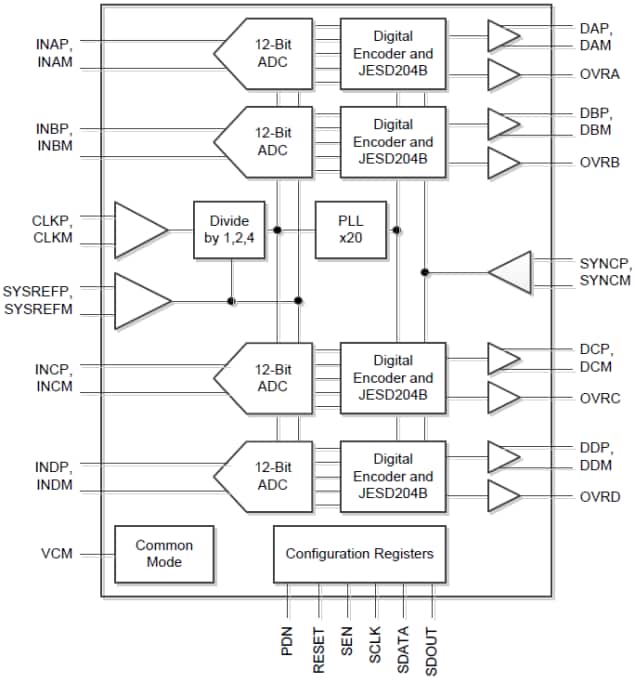

Los convertidores de analógico a digital de 12 bits ADC34J2x de Texas Instruments son convertidores de analógico a digital (ADC) de 50 a 160 MSPS, 12 bits, alta linealidad, muy bajo consumo y canal dual. Estos dispositivos están diseñados específicamente para admitir señales de frecuencia de entrada alta exigentes con requisitos de rango dinámico grande. Son compatibles con las interfaces JESD204B para reducir el número de líneas de interfaz. Esto permite una elevada densidad de integración en el sistema. La interfaz JESD204B es una interfaz serie, en la que los datos de cada ADC están serializados y se entregan a través de un único par diferencial. Un bucle con bloqueo de fase (PLL) interno multiplica el reloj de muestreo de ADC entrante por 20 para derivar el reloj de bits que se utiliza para serializar los datos de 12 bits de cada canal.
Características
Canal cuádruple
Resolución de 12 bits
Alimentación única de 1,8 V
Búfer de reloj de entrada flexible con división entre -1, -2 y -4
SNR = 69,6 dBFS, SFDR = 86 dBc a fIN = 70 MHz
Muy bajo consumo energético:
203 mW/canal a 160 MSPS
Aislamiento de canal: 105 dB
Interpolación interna
Interfaz en serie JESD204B:
Conforme con las subclases 0, 1, 2 hasta 3,2 Gbps
Admite un carril por ADC hasta 160 MSPS
Compatibilidad con sincronización de múltiples chips
Compatible pin a pin con la versión de 14 bits
Paquete: VQFN-48 (7 mm × 7 mm)
Aplicaciones
Estaciones base celulares multimodo y multiportador
Radar y matrices de antenas inteligentes
Guiado de municiones
Retroalimentación de control de motores
Analizadores de redes y vectores
Equipo de pruebas de comunicaciones
Pruebas no destructivas
Receptores de microondas
Radios definidos mediante software (SDR)
Receptores de radio de diversidad y en cuadratura
Módulos de evaluación ADC34J2x
Los módulos de evaluación (EVM) ADC34J2x de Texas Instruments demuestran el rendimiento de un ADC de 12 bits de 50 Msps a 160 Msps, cuádruple de bajo consumo. Incluye un dispositivo ADC34J2x, una solución de reloj JESD204B LMK04828 y reguladores de tensión de TI para suministrar las tensiones necesarias. La entrada para el ADC está conectada a una entrada de transformador que se puede conectar a una fuente de señal de extremo único de 50 ohmios. La entrada de referencia de reloj se suministra a través de una entrada de transformador y se puede conectar a una fuente de reloj de extremo único de 50 ohmios. El LMK04828 en placa se puede utilizar para generar los JESD204B necesarios. El acceso a registro se realiza a través de la conexión USB y la GUI en placa.
