STMicroelectronics CI de conmutadores SRC0

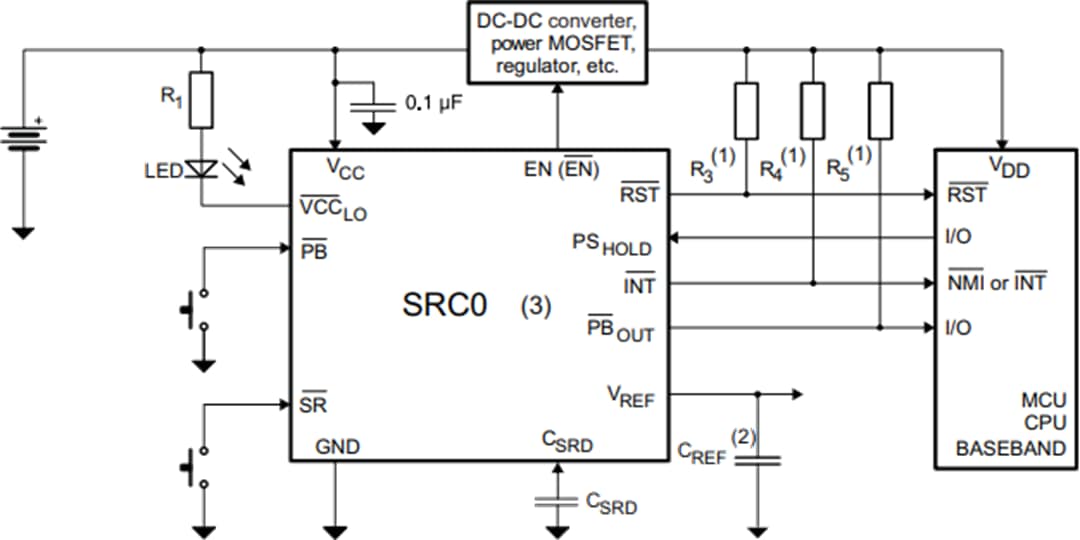

Los CI de conmutadores SRC0 de STMicroelectronics controlan el estado de los pulsadores conectados además de que haya una suficiente tensión de alimentación. Una salida de activación controla la alimentación para la aplicación a través del transistor MOFSET, el convertidor CC-CC, el regulador, etc. Si la tensión de alimentación supera un umbral de tensión determinado, la salida de activación puede activarse simplemente pulsando el botón. Los umbrales de tensión de alimentación configurados de fábrica se determinan mediante referencias muy precisas y compensadas por la temperatura. Durante el funcionamiento normal, se activa la interrupción pulsando el pulsador y puede utilizarse para solicitar un apagado del sistema. La interrupción también se activa si se detecta que la tensión es insuficiente. Si se pulsa un botón (PB) o dos botones (PBand SR) de forma prolongada, bien se activa un reinicio o se desactiva la alimentación de la aplicación, según la opción elegida. Además, el dispositivo ofrece características adicionales como una referencia de tensión precisa de 1,5 V con una precisión muy ajustada del 1%, una salida independiente que indica la detección de tensión insuficiente y una salida independiente para distinguir entre la interrupción realizada con el pulsador o la tensión insuficiente. El dispositivo consume una corriente muy baja de 6 µA durante el funcionamiento normal y una corriente de tan solo 0,6 µA durante el modo en espera.
