STMicroelectronics Rectificadores de efecto campo FERD
Los rectificadores de efecto campo FERD de STMicroelectronics se basan en una tecnología patentada que consigue la mejor tensión directa y tensión inversa de su clase para una superficie de silicio determinada. Estos dispositivos están disponibles en paquetes 5x6 TO-220AB, D2PAK o PowerFLAT™ y están diseñados para ser utilizados en rectificación, independientes, cajas de unión de derivación solares, fuentes de alimentación en modo conmutador o aplicaciones de automoción. Las características incluyen corriente de fuga estable sobre tensión inversa, caída de tensión directa baja y funcionamiento de alta frecuencia.
The 'U' in the part number indicates a very low forward voltage drop (VF). The 'L' indicates a low forward voltage drop (VF). The 'M' and 'SM' indicate a medium forward voltage drop with an optimized leakage current (IR). The 'H' and 'S' inidcate a low leakage current at high temperatures (low IR).
For a given package size, STM's advanced FERD technology allows better density and more efficiency than Schottky barrier devices. The 60V and 100V devices are available in through-hole as well as PowerFLAT™, D2PAK and DPAK versions. Smaller and more optimized packages allow the design of more compact chargers, adapters and SMPS with less power losses, therefore less heat-sinking.
Características
- Lower VF x IR than corresponding Schottky diodes
- Smaller chip than Schottky for the same current rating
- Advanced rectifier proprietary process
- Lower thermal coefficient
- Stable leakage current over reverse voltage
- Low forward voltage drop
- High frequency operation
- ECOPACK2 components
Aplicaciones
- Industrial power
- Factory automation
- Tooling chargers
- DC-DC converters
- SMPS
- USB chargers
- Auxiliary power
- Server and telecom power
- Air-conditioning
- Home appliances
- UPS
Vídeos

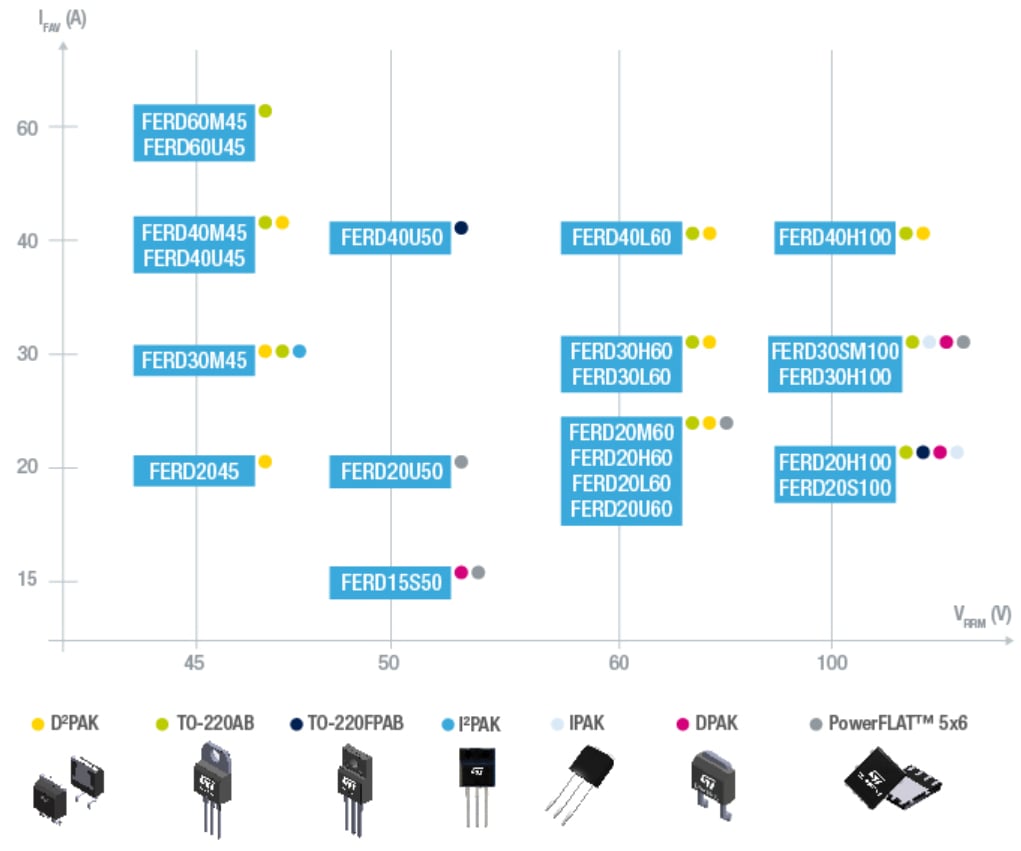

Product Chart
