STMicroelectronics Controlador independiente SINK USB PD STUSB4531
El controlador independiente SINK USB PD STUSB4531 de STMicroelectronics está diseñado para dispositivos sink de conexión USB Type-C® . Basándose en la configuración PDO predeterminada almacenada en una memoria interna no volátil, el STUSB4531 implementa algoritmos patentados para negociar un contrato de suministro de energía con una fuente sin necesidad de asistencia de software (modo de ejecución automática), lo que lo convierte en un dispositivo ideal para la carga automática de perfiles de alta potencia, especialmente en situación de batería agotada.
Características
- Hasta cinco perfiles SINK PDO (fijos, variables, PPS)
- Soporte de configuración PDO estática o dinámica
- Informes de perfil de fuente
- Pila de PD independiente
- Modo de software híbrido
- Supervisión activa del voltaje VBUS
- Ruta de descarga integrada del sistema y del cable
- Controlador de puerta con interruptores VBUS integrados (PMOS)
- Soporte externo Vconn
- Protecciones contra cortocircuitos VBUS
- AMR = 28 V
- Intervalo de temperatura de -40 °C hasta +105 °C
- ESD = 1 kV CDM/4kV HBM
- Certificación
- USB Type-C® (rev2.4)
- Especificaciones de suministro de energía USB (Rev 3.2)
- TID: 13956
- Conformidad de la UE: IEC 62680-1-3:2024/IEC 62680-1-2:2024
Aplicaciones
- Reemplazo del barril USB micro-B y DC
- Aplicaciones alimentadas por VBUS, por batería y por alimentación externa
- Decodificadores, videocámaras, cámaras, juegos, pantallas y TVs
- Internet de las cosas (IoT), drones, impresoras e impresoras 3D
- Accesorios para ordenadores y centros de datos
- Accesorios y dispositivos alimentados por batería
- Iluminación led e industrial
- Dispositivos sanitarios y portátiles
- Cualquier dispositivo de consumo de tipo C/PD
Vídeos

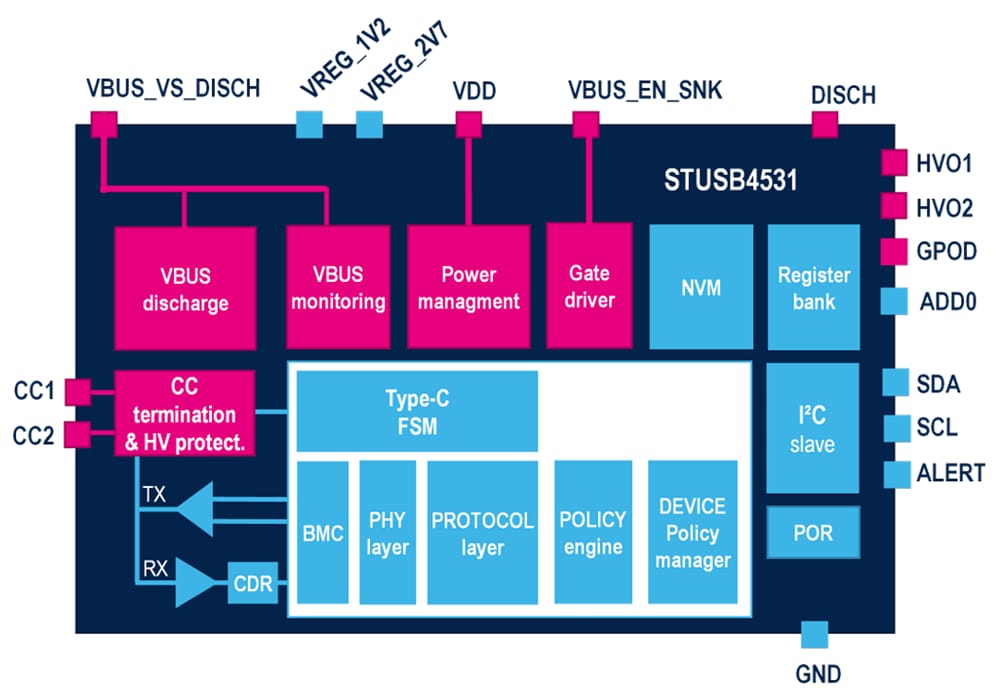

Diagrama de bloques
Herramientas de desarrollo
STMicroelectronics EVAL-SCS006V1 Reference Design
Designed for fast migration from a custom power plug or DC barrel to a USB Type-C® connector.
STMicroelectronics EVAL-SCS007V1 Evaluation Board
Built on the STUSB4531, a ready-to-use USB PD sink.
