Cargadores de conmutación de baterías de iones de litio compatibles con USB FAN5400 de Fairchild Semiconductor

Los cargadores de conmutación de baterías de iones de litio compatibles con USB FAN5400 de Fairchild Semiconductor hacen frente a la necesidad de tiempos de carga más rápidos para baterías de iones de litio en dispositivos portátiles y de superar los problemas térmicos asociados con los cargadores lineales. La familia FAN5400 de Fairchild ha sido galardonada con los Premios a los 10 mejores productos de alimentación CC-CC anuales de Electronic Products China (EPC). Los parámetros de carga y los modos de funcionamiento de los cargadores de conmutación de baterías FAB540x de Fairchild se pueden programar a través de una interfaz I²C que funciona a hasta 3,4 Mbps. Una corriente máxima de carga de 1,25 A garantiza tiempos de carga rápidos, mientras que una alta precisión de voltaje de carga (±0,5 por ciento a 25 °C) permite "superar" la batería, lo que produce una mayor vida útil de la misma. Además de las protecciones térmicas estándar y frente a cortocircuitos, la familia FAN5400 puede mantener hasta 20 V CC en la entrada a fin de protegerse frente a condiciones de sobretensión no reguladas en el puerto USB. Estos dispositivos proporcionan una gran eficiencia de recarga tanto a través de un puerto USB como a través de un adaptador de CA/CC y permanecen fríos durante la recarga. Estos cargadores de conmutación de baterías de iones de litio son una solución perfecta para la recarga de baterías de iones de litio de celda única o de celdas en paralelo al superar a los cargadores lineales tradicionales, a la vez que ofrecen una práctica capacidad de USB móvil (USB-OTG).

Características
  • Cargador de alta eficiencia totalmente integrado para paquetes de batería de polímero de litio e iones de litio de una celda
  • Carga más rápida que los cargadores lineales
  • Precisión de tensión de carga:
    • de 0,5 % a 25 °C
    • 1 % de 0 a 125 °C
  • Precisión de regulación de corriente de entrada de ±5 %
  • Precisión de regulación de corriente de carga: ±5 %
  • Tensión de entrada máxima absoluta de 20 V
  • Tensión de funcionamiento de entrada máxima de 6 V
  • Tasa de carga máxima de 1,25 A
  • Programable a través de una interfaz I²C de alta velocidad (3,4 Mb/s) con compatibilidad con modo rápido Plus
  • Controlador PWM tipo Buck síncrono de 3 MHz con amplio intervalo de ciclo de funcionamiento
  • Inductor externo de 1 µH de pequeño tamaño

  • Temporización de seguridad con control de reinicio
  • Salida regulada de 1,8 V a través de VBUS para circuitos auxiliares
  • Modo de impulsos de 5 V, 300 mA para USB OTG para entrada de batería de 2,5 a 4,5 V

Aplicaciones
  • Teléfonos móviles
  • Smartphones
  • Dispositivos PDA
  • Tabletas
  • Reproductores multimedia portátiles
  • Videoconsolas
  • Cámaras digitales

Diagrama de bloques del FAN5400
Diagrama de bloques del FAN5400

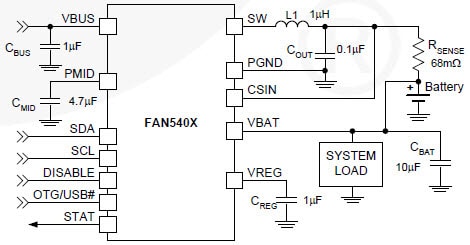

Circuito de aplicación
Circuito de aplicación
Vídeo resumen del FAN5400
