Microcontroladores Power Architecture® de 32 bits de la serie PX de Freescale

Los microcontroladores Power Architecture® de 32 bits de la serie PXD10 de Freescale han sido diseñados para permitir el desarrollo de aplicaciones HMI industriales proporcionando una solución de un solo chip capaz de albergar aplicaciones en tiempo real y accionar una pantalla TFT directamente mediante un controlador de pantalla TFT de color en chip. Estos chips PXD10 incorporan un núcleo de procesador de servidor eficiente que cumple con la categoría integrada de Power Architecture®. El procesador es 100% compatible con Power Architecture® en el modo de usuario y se centra en la infraestructura de desarrollo disponible de los dispositivos Power Architecture® actuales con una compatibilidad completa de los controladores de software, sistemas operativos y costes de configuración disponibles para ayudar en las implementaciones de usuarios.

Hoja de datos

Información del producto

Manual de referencia

Ver la lista de productos

• Tecnología Power Architecture de 32 bits de salida única conforme al complejo del núcleo de CPU (e200z0h)
• Memoria flash ECC en chip con controlador flash
• SRAM ECC en chip de hasta 48 kBytes con controlador SRAM
• SRAM gráfica no ECC en chip de hasta 160 kBytes con
  controlador SRAM
• Unidad de protección de la memoria (MPU)
• Controlador de interrupción (INTC)
• Bucles con bloqueo de fase modulados en dos frecuencias (FMPLLs)
• La arquitectura de conmutación de tubo transversal permite el acceso simultáneo de los
  periféricos, memoria flash o RAM de múltiples maestros de bus.
• Controlador de acceso directo a memoria mejorado de 16 canales (eDMA)
• Módulo de ayuda al arranque (BAM)
• Unidad de control de pantalla para accionar las pantallas LCD TFT
• Interfaz de datos en paralelo (PDI)
• Módulo de accionamiento de segmento LCD
• Módulo controlador del motor con variador (SMC)
• Convertidor analógico a digital (ADC) de 10 bits
• Hasta dos módulos de interfaz periférica en serie (DSPI)
• Controlador de memoria flash en serie SPI cuádruple

• Dos módulos de controlador flexibles de red de interconexión local (LINFlex)
• Dos controladores CAN 2.0B completos
• Hasta cuatro controladores bus internos I²C
• Hasta 133 GPIO configurables
• Contador de tiempo real (RTC)
• Temporizadores de sistema

Módulo temporizador de sistema de 32 bits y cuatro canales (STM)
Módulo de temporizador de interrupción periódica de 32 bits y cuatro canales (PIT)
Software temporizador de control (SWT)

• Módulo de unidad de integración de sistema (SIU)
• Estado de sistema y módulo de configuración (SSCM)
• Módulo de generación de reloj (MC_CGM)
• Unidad de supervisión de reloj (CMU)
• Módulo de entrada de modo (MC_ME)
• Reinicio de módulo de generación (MC_RGM)
• Interfaz de desarrollo Nexus (NDI)
• Controlador de regulador de tensión en chip

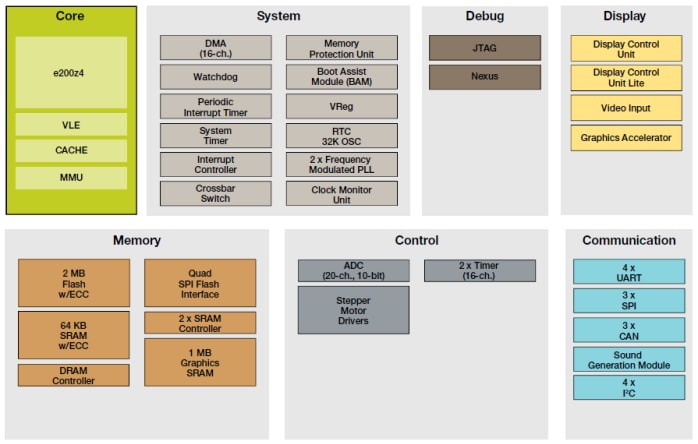

Los microcontroladores Power Architecture® de 32 bits de la serie PXD20 de Freescale están construidos a partir de la tecnología Power Architecture® que proporciona una solución rentable en un solo chip para el mercado industrial. Los controladores TFT integrados con capacidad de entrada de vídeo digital de una fuente de vídeo externa, una importante memoria en chip (incluida la memoria gráfica dedicada) y unos métodos de diseño de bajo consumo proporcionan flexibilidad y fiabilidad para cumplir con las exigencias de las pantallas en entornos duros. La arquitectura de la plataforma incluye unidades de control de pantalla en chip que controlan directamente hasta dos pantallas TFT. La familia PXD20 le ofrece una solución de visualización industrial de alta calidad.

Hoja de datos
Ficha de la familia
Manual de referencia

Ver información de producto

• Book E Power Architecture de 32 bits de doble salida conforme al complejo del núcleo de CPU (e200z4d)
• Dos unidades de control de pantalla para un control directo de hasta dos pantallas LCD TFT hasta resolución WVGA
• Un solo controlador puede controlar hasta una pantalla LCD TFT con una resolución hasta XGA

Memoria disponible

• Memoria flash de 2 MB con ECC
• SRAM gráfica no ECC en chip de 1 MB con controlador SRAM gráfico de dos puertos

• Controlador del motor con variador
• ADC de 10 bits
• Dos temporizadores de 16 canales
• Controlador DRAM: Complejo de núcleo de CPU de 32 bits LPDDR, DDR1/2 (e200z650)

• Interfaz hombre-máquina (HMI)
• Control de construcción
• Instrumentación

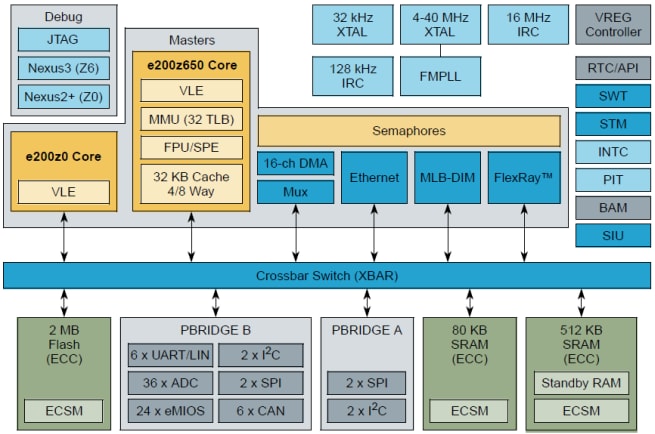

Los microcontroladores Power Architecture® de 32 bits de la serie PXN20 de Freescale son MCU de doble núcleo de 32 bits construidos a partir de la tecnología Power Architecture® que admite una amplia variedad de protocolos de comunicaciones y permite así una pasarela industrial fiable y eficiente con un rendimiento de última generación. Una gran cantidad de flash en chip, SRAM en chip con capacidad de código de corrección de errores, ADC de 36 canales, núcleos dobles y un servidor de E/S en serie hacen que el PXN20 sea una solución convincente para su próximo ciclo de diseño.

Hoja de datos

Información del producto

Manual de referencia

Ver información de producto

• Complejo de núcleo de CPU de 32 bits (e200z650)
• Procesador de E/S de 32 bits (e200z0)
• Flash en chip de 2 MB
• SRAM ECC en chip 512 KB + 80 KB (592 KB)
• Controlador de acceso directo a memoria de 16 canales
• Controlador Ethernet flash
• Interfaz de bus local de medios (MLB)
• Controlador de interrupción (INTC)
• Módulo de convertidor analógico-digital (ADC)
• Interfaz periférica en serie deserializadora (DSPI)

• Interfaz de comunicación inter-CI (I²C)
• Módulo de interfaz de comunicación en serie (eSCI)
• Entrada/salida temporizada eMIOS200
• Temporizadores de 24 canales y 16 bits
• Módulo de red de área de controlador (FlexCAN)
• Controlador FlexRay de doble canal
• Controlador JTAG
• Interfaz de desarrollo Nexus (NDI)
• El regulador de tensión interno permite el funcionamiento de
  fuentes de alimentación únicas de 3,3 V o 5 V

Los microcontroladores Power Architecture® de 32 bits de la serie PXS20 de Freescale son sistemas en chip construidos a partir de la tecnología Power Architecture® y contienen mejoras que perfeccionan la incorporación de la arquitectura en aplicaciones integradas, incluyen instrucciones adicionales para el procesamiento de señales digitales (DSP) e incorporan tecnologías como una unidad de procesador de tiempo mejorada, un convertidor de analógico a digital en cola mejorado, una red de área de controlador y un sistema de entrada-salida modular mejorado. La familia PXS20 de los microcontroladores de 32 bits es el último logro en controladores de seguridad integrados. El núcleo del procesador de servidor avanzado y eficiente de la familia PXS20 cumple con la categoría integrada de Power Architecture®.

Recursos adicionales:

Hoja de datos

Información del producto

Manual de referencia

Ver la lista de productos

• Doble núcleo e200z4d de alto rendimiento
• Memoria disponible

Memoria flash de 1 MB con ECC
SRAM en chip de 128 KB con ECC
Capacidades RWW integradas para emulación EEPROM

• Concepto de seguridad innovador SIL3/ASILD: modo simultáneo y protección a prueba de fallos

Esfera de réplica (SoR) para componentes clave (como el núcleo de CPU, eDMA, interruptor de tubo transversal)
Recopilación de fallos y unidad de control (FCCU)
Control redundante y unidad de comprobador (RCCU) en salidas de SoR conectado a FCCU
Tiempo de arranque de autocomprobación integrada para memoria (MBIST) y lógica (LBIST) activado por hardware
Tiempo de arranque de autocomprobación integrada para ADC y memoria flash activado por software
Control mejorado de seguridad repetido
Sensor de temperatura de unión repetido
Interrupción no ocultable (NMI)
Unidad de protección de memoria de 16 regiones (MPU)
Unidades de supervisión de reloj (CMU)
Unidad de gestión de energía (PMU)
Unidad de comprobación de redundancia cíclica (CRC)

• Modo paralelo desacoplado para un uso de alto rendimiento de núcleos repetidos

• Interfaz clase 3+ Nexus
•  Interrupciones

Controlador de 16 prioridades repetido
Controlador eDMA de 16 canales repetido

• GPIO programables individualmente como entrada, salida o función especial
• Tres unidades eTimer de uso general de 6 canales
• 2 Unidades FlexPWM

Cuatro canales de 16 bits por módulo

• Interfaces de comunicación

2 canales LINFlexD
3 canales DSPI con generación de selección de chip automática
2 interfaces FlexCAN (2.0B activo) con 32 objetos de mensaje
Módulo FlexRay (V2.1 Rev. A) con 2 canales, 64 amortiguadores de mensajes y velocidades de datos de hasta 10 Mbit/s

• Dos convertidores analógicos-digitales de 12 bits (ADC)

16 canales de entrada
Unidad de disparo cruzado programable (CTU) para sincronizar la conversión de los ADC con el temporizador y el PWM

• Generador de onda de seno (D/A con filtro de paso bajo)
  Cargador Bootstrap CAN/UART en chip
• Fuente de alimentación de 3,0 V a 3,6 V única

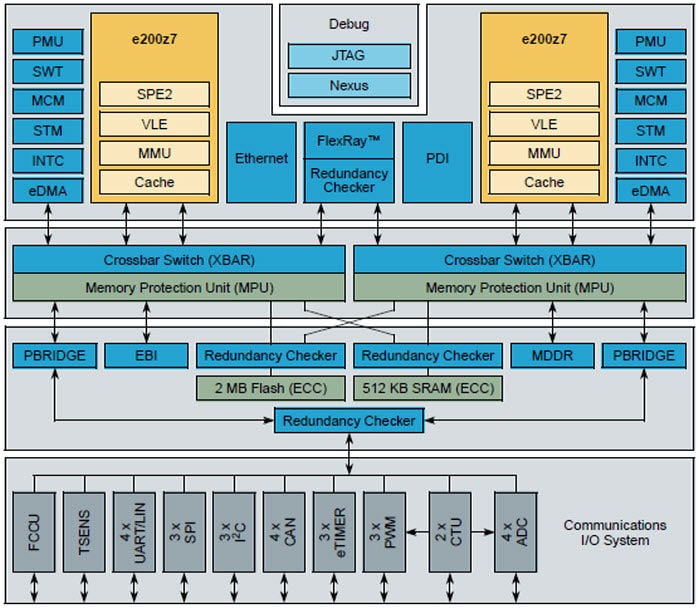

Los microcontroladores Power Architecture® de 32 bits de la serie PXS30 de Freescale son microcontroladores integrados en Power Architecture® de 32 bits diseñados para aplicaciones críticas de seguridad. Todos los dispositivos de esta familia se han construido en torno a una arquitectura de seguridad de núcleo doble. Los dispositivos ofrecen más potencia de procesamiento y tamaños de memoria más grandes para manejar una amplia variedad de diseños industriales. El núcleo doble puede funcionar en modo simultáneo (procesamiento redundante y cálculos) o modo paralelo desacoplado (operaciones de núcleo independientes). Los microcontroladores PXS30 son soluciones de seguridad funcional SafeAssure.

Recursos adicionales:

Hoja de datos

Ficha
Manual referencia

Ver información de producto

• Núcleos dobles e200z7d de 180 MHz de alto rendimiento
• Memoria flash de hasta 2 MB con ECC
• RAM en chip de hasta 512 KB con ECC
• Esfera de réplica (SoR) para componentes clave
  (como núcleo, eDMA, XBAR)
• Unidades de comprobación de redundancia
• SoR conectado a recopilación de errores y unidad de control (FCCU)
• Tres unidades PWM con cuatro canales de 16 bits por módulo
  Interfaces de comunicación
• 4 UART, 3 SPI, 4 CAN, 3 I²C
• Ethernet
• Hasta cuatro convertidores analógicos-digitales de 12 bits (ADC)

• Control de calefacción en caldera

• Control de lógica programable (PLC)
• Control de entrada-salida (control de E/S)
• Inversores de energía solar fuera de la red
• Inversores de energía solar comerciales
• Inversores de energía solar residenciales
• Vehículos no tripulados (tierra, aire, agua)
• Control de movimiento
• Control de procesos

• Supervisión de aparato de anestesia
• Ventiladores y respiradores

• Motor con variador

Los microcontroladores Power Architecture® de 32 bits de la serie PXR40 de Freescale están construidos a partir de la tecnología Power Architecture® con una potencia de procesamiento y analógica integrada que ofrece a los usuarios industriales un controlador robusto y fiable para cumplir con una amplia variedad de aplicaciones en las que el tiempo es fundamental sin sacrificar el rendimiento mientras realizan operaciones complejas. La familia PXR40 de microcontroladores de 32 bits proporciona una fuerte potencia de cálculo con sus 264 MHz de velocidad de reloj y un procesamiento de señal digital en chip. Junto con hasta 4 MB de flash en chip, ADC cuádruples, una unidad de temporización doble de 64 canales y una RAM de 256 KB, la familia PXR40 ofrece importantes prestaciones en chip para reducir los componentes externos.

Recursos adicionales:

Hoja de datos

Información del producto

Manual de referencia

• Complejo de núcleo de CPU de 32 bits de salida doble (e200z7)
• Flash en chip de 4 MB
• SRAM de uso general en chip de 256 KB con
  32 KB de RAM en reposo
• Dos bloques de controlador de acceso de memoria directa (eDMA2)

Uno admite 64 canales
Uno admite 32 canales

• Controlador de interrupción (INTC)
• Bucle con bloqueo de fase modulado por frecuencias (FMPLL)
• Arquitectura de conmutación de tubo transversal para acceso simultáneo de los
  periféricos, flash o RAM de múltiples maestros de bus
• Interfaz de bus externa (EBI) para calibración y desarrollo
  de aplicación (no disponible en todos los paquetes)
• Unidad de integración de sistema (SIU)
• Módulo de estado de corrección de errores (ECSM)
• El módulo de asistencia de arranque (BAM) admite una carga de arranque de CAN
  o SCI
• Dos unidades de procesador de tiempo mejoradas de segunda generación (eTPU2) que comparten RAM de código y de datos.

32 canales estándar por eTPU2
RAM de código de 24 KB
RAM (de datos) de parámetros de 6 KB

• Sistema de entrada salida modular mejorado que admite 32 canales
  unificados (eMIOS) siendo cada canal capaz de una sola acción,
  doble acción, modulación de ancho de pulso (PWM) y operación de recuento de módulo
• Cuatro convertidores analógico-digital en cola mejorados (eQADC)

Admite 64 canales analógicos
Incluye un canal ADC de referencia absoluta
Incluye ocho filtros de reducción

• Cuatro módulos de interfaz periférica en serie deserializadora (SPI)
• Tres módulos de interfaz de comunicación en serie mejorada (UART)
• Cuatro módulos de red de área de controlador (CAN)
• Controlador FlexRay de doble canal
• Interfaz de desarrollo Nexus (NDI) por estándar IEEE-ISTO 5001-2003/5001-2008
• Admite pruebas de dispositivo y placa por grupo de acción de prueba conjunta (JTAG) (IEEE 1149.1)
• El controlador regulador de tensión en chip regula la tensión de alimentación hasta 1,2 V para la lógica de núcleo

El módulo MCU Power Architecture® TWR-PXD10 de Freescale permite un prototipado rápido y la reutilización de herramientas mediante hardware reconfigurable. El módulo TWR-PXD10 se puede utilizar con una amplia selección de módulos periféricos de sistemas de torres, incluido el nuevo TWR-LCD-RGB que acepta datos RGB del controlador LCD gráfico del MCU PXD10 y TWR-SER. La familia PXD10 de MCU de 32 bits construidos a partir de la tecnología Power Architecture® proporciona una solución rentable en un solo chip para el mercado industrial. Un controlador TFT integrado con capacidad de entrada de vídeo digital de una fuente de vídeo externa, una importante memoria en chip y unos métodos de diseño de bajo consumo proporcionan flexibilidad y fiabilidad para cumplir con las exigencias de las pantallas en entornos duros.

Recursos adicionales:

El módulo MCU Power Architecture TWR-PXD20 de Freescale permite un prototipado rápido y la reutilización de herramientas mediante hardware reconfigurable. El módulo TWR-PXD20 se puede utilizar con una amplia selección de módulos periféricos de sistemas de torres, incluido el nuevo TWR-LCDRGB que acepta datos RGB del controlador LCD gráfico del MCU PXD20 y TWR-SER. La familia PXD20 de MCU de 32 bits construidos a partir de la tecnología Power Architecture® proporciona una solución rentable en un solo chip para el mercado industrial. Los controladores TFT integrados con capacidad de entrada de vídeo digital de una fuente de vídeo externa, una importante memoria en chip (incluida la memoria gráfica dedicada) y unos métodos de diseño de bajo consumo proporcionan flexibilidad y fiabilidad para cumplir con las exigencias de las pantallas en entornos duros. La familia PXD20 le ofrece una solución de visualización industrial de alta calidad.

Recursos adicionales:

Resumen del producto

Guía de inicio rápido

El módulo MCU Power Architecture TWR-PXN20 de Freescale permite un prototipado rápido y la reutilización de herramientas mediante hardware reconfigurable. Eleve su diseño al siguiente nivel con esta central eléctrica industrial construyendo sus sistema de torre hoy. Los microcontroladores Power Architecture® PXN20 de doble núcleo y 32 bits admiten una amplia variedad de protocolos de comunicación, que permiten al diseñador reunir una pasarela industrial fiable y eficiente con un rendimiento de última generación. Una gran cantidad de flash en chip, SRAM en chip con capacidad de código de corrección de errores, ADC de 36 canales, núcleos dobles y un servidor de E/S en serie hacen que el PXN20 sea una solución convincente para su próximo ciclo de diseño.

Recursos adicionales:

Resumen del producto

Guía de inicio rápido

El módulo MCU de seguridad funcional TWR-PXS2010 de Freescale reduce la complejidad del diseño y el número de componentes colocando las funciones de seguridad funcional en un único chip con una arquitectura de doble salida y doble núcleo, que se puede conmutar estadísticamente entre el modo simultáneo (procesamiento y cálculos redundantes) y el modo paralelo desacoplado (operación de núcleo independiente). La familia PXS20 de microcontroladores Power Architecture® de 32 bits se centra en aplicaciones industriales que deben cumplir con la norma de seguridad IEC61508 (SIL 3). Los microcontroladores PXS20 son soluciones SafeAssure.

Recursos adicionales:

El TWR-PXS3020 de Freescale forma parte de la cartera del sistema de torre de Freescale que utiliza los microcontroladores integrados Power Architecture® de 32 bits diseñados para aplicaciones de seguridad críticas. Este equipo puede funcionar como un ordenador de placa única independiente (SBC) o como parte de una plataforma de desarrollo de prototipado rápido del sistema de torre de Freescale. Elija entre una gran variedad de opciones de hardware y software configurables para apoyar su aplicación objetivo. El PXS30, una solución SafeAssure, incorpora una arquitectura de doble núcleo y una redundancia de hardware integrada que lo hace ideal para las aplicaciones de seguridad. Cada núcleo puede funcionar de forma independiente para un mayor rendimiento.

Recursos adicionales:

El TWR-PXS3020-KIT de Freescale forma parte de la cartera del sistema de torre de Freescale que utiliza los microcontroladores integrados Power Architecture® de 32 bits diseñados para aplicaciones de seguridad críticas. Este equipo puede funcionar como un ordenador de placa única independiente (SBC) o como parte de una plataforma de desarrollo de prototipado rápido del sistema de torre de Freescale. Elija entre una gran variedad de opciones de hardware y software configurables para apoyar su aplicación objetivo. El PXS30, una solución SafeAssure, incorpora una arquitectura de doble núcleo y una redundancia de hardware integrada que lo hace ideal para las aplicaciones de seguridad. Cada núcleo puede funcionar de forma independiente para un mayor rendimiento. El TWR-PXS3020-KIT también cuenta con un TWR-SER (módulo serie del sistema de torre) y un TWR-ELEV (módulo de ascensor del sistema de torre).

Resumen del producto

Guía de inicio rápido

El módulo MCU Power Architecture TWR-PXR40 de Freescale permite un prototipado rápido y la reutilización de herramientas mediante hardware reconfigurable. La familia de microcontroladores Power Architecture® de 32 bits de la serie PXR40 de Freescale con una potencia de procesamiento y analógica integrada, ofrece a los usuarios industriales un controlador robusto y fiable para cumplir con una amplia variedad de necesidades de aplicaciones en las que el tiempo es fundamental, como el control del movimiento/motor, sin sacrificar el rendimiento mientras realizan operaciones complejas. El MCU PXR40 proporciona una fuerte potencia de cálculo con sus 264 MHz de velocidad de reloj y un procesamiento de señal digital en chip. Junto con 4 MB de flash en chip, ADC cuádruples, unidad de temporización doble de 64 canales y RAM de 256 K (para almacenamiento de datos).

Resumen del producto

Guía de inicio rápido
