Murata Power Solutions Convertidores CC-CC serie PAH

Los convertidores CC-CC de la serie PAH de soluciones de corriente son conformes con DOSA, convertidores de medio ladrillo que proporcionan hasta 450 vatios de potencia de salida. El diseño mecánico de la placa base ofrece un enfriamiento de la conducción para aplicaciones de telecomunicaciones con unas condiciones térmicas medioambientales exigentes. La serie, con línea ajustada y regulación de carga, baja tensión de salida onda/ruido y una eficiencia de hasta el 94%, es ideal para aplicaciones de amplificación de energía.   Los amplificadores de energía pueden cambiar rápidamente de condiciones de carga muy bajas a máximas.  Una respuesta rápida de carga dinámica permite que los convertidores PAH CC-CC cumplan con estos exigentes requisitos.

Características

  • Wide Vout trim range
  • Industry-standard "half brick" package
  • High efficiency of up to 93.5%
  • Outstanding thermal performance
  • Standard baseplate for conduction cooled applications
  • No output reverse conduction
  • Input to output isolation, 2250VDC (Basic)
  • Input under-voltage lockout
  • On/off control (positive or negative logic)
  • Output over-voltage protection
  • Thermal shutdown
  • Output short circuit protection (hiccup technique)
  • Certified to UL/EN 60950-1, CSA-C22.2 No. 60950-1, 2nd edition safety approvals pending

Datasheets

Schematic

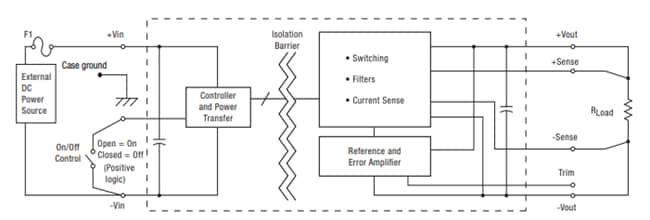

Esquema - Murata Power Solutions Convertidores CC-CC serie PAH

Vídeos

View Results ( 4 ) Page
Número de referencia Hoja de datos Energía de salida Voltaje de entrada Corriente de salida (canal 1) Tensión de salida (canal 1)
PAH-48/8.5-D48NB-C PAH-48/8.5-D48NB-C Hoja de datos 408 W 36 V to 75 V 8.5 A 48 V
PAH-48/8.5-D48NB1-C PAH-48/8.5-D48NB1-C Hoja de datos 408 W 36 V to 75 V 8.5 A 48 V
PAH-53/8.5-D48NB-C PAH-53/8.5-D48NB-C Hoja de datos 450 W 36 V to 75 V 8.5 A 53 V
PAH-28/12.5-D24NB-C PAH-28/12.5-D24NB-C Hoja de datos 350 W 18 V to 36 V 12.5 A 28 V
Publicado: 2013-01-22 | Actualizado: 2023-09-13
