Las pinzas de muelle de Molex ofrecen un rendimiento de interconexión de alta durabilidad en un amplio rango de funcionamiento. Estas pinzas de muelle de perfil bajo ofrecen un amplio rango de funcionamiento desde 0,25 mm hasta 1,10 mm para una mayor flexibilidad en el diseño con control de carga específico. La serie 105386 presenta un diseño antienganche que evita que el contacto se dañe durante el proceso de montaje. La serie 105385 presenta nervaduras plegadas para evitar el corrimiento capilar de la soldadura. Las pinzas de muelle de Molex han sido diseñadas para smartphones y dispositivos móviles y también son perfectas para aplicaciones industriales.
Características
Amplio rango de funcionamiento desde 0,25 mm hasta 1,10 mm
Ofrece mayor flexibilidad en el diseño con control de carga específico.
Diseño antienganche (105386)
Evita la pérdida de rendimiento y los daños en los contactos durante el proceso de montaje
Anchura de la pinza estrecha de 1,00 mm (105386)
Compatible con pequeñas aplicaciones de PCB
1,500 ciclos de durabilidad (105386)
Ofrece un alto rendimiento de forma continua

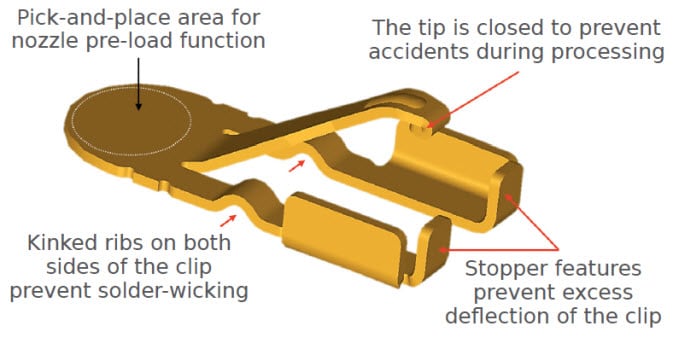

Nervaduras plegadas (105384)
Evita el corrimiento capilar de la soldadura.
Contacto de toma de tierra del dispositivo a la PCB
Reduce el sonido EMI y la descarga electrostática
Contacto RF a PCB
Ofrece un ahorro mayor cuando se utiliza con dispositivos inalámbricos sin soldaduras (por ejemplo: las antenas)
Especificaciones
Sistema eléctrico
Tensión (máx.): 10 V CC
Corriente (máx.):
1,5 A (105386)
1,0 A (105384)
Resistencia de contacto de bajo nivel (máx.): 50 mΩ
Sistema mecánico
Fuerza normal
0,25 N mínimo antes de la durabilidad
0,20 N mínimo después de la durabilidad
Durabilidad: 1500 ciclos
Vibración: 3,10 G (RMS) entre 20 y 500 Hz, 15 minutos
Aplicaciones
Smartphones y dispositivos móviles
Consumidor/ Datos / Telecomunicaciones / Redes
Cámaras digitales
Grabadoras de vídeo digitales
Dispositivos LAN inalámbricos
Descodificadores
Conmutadores y enrutadores para equipos de oficina/oficinas domésticas (SOHO)
