Los conectores de compresión de Molex para dispositivos móviles son conectores de fila dual, montados en superficie y sin halógenos con contactos lineales o escalonados. Estos conectores de compresión con resistencia mecánica y en tamaño miniatura proporcionan un contacto eléctrico excelente para unas operaciones fiables en dispositivos móviles ultrafinos. Los conectores de la serie 78864 presentan una resistencia de contacto de bajo nivel de 30 mΩ. Esto garantiza un rendimiento operativo del conector con niveles de corriente extremadamente bajos. La serie 78864 también tiene una baja altura de trabajo de 1,20 mm que proporciona un importante ahorro de espacio en sentido vertical para aplicaciones ultrafinas. Los contactos de acoplamiento con depresiones de la serie 78864 ayudan a mantener una elevada presión de contacto para mejorar la fiabilidad eléctrica. La elevada fuerza de retención de los terminales de las series 78864 y 78732 protege las juntas de soldadura del terminal contra las fuerzas de compresión durante el acoplamiento. Los conectores de compresión también presentan una elevada resistencia a los impactos de hasta 30 G (78732) o 50 G (78864), lo que garantiza una conexión eléctrica continua en caso de impactos.
Características
Resistencia de contacto de bajo nivel (LLCR) de 30 mΩ (78864)
Garantiza un rendimiento operativo del conector con niveles de corriente extremadamente bajos.

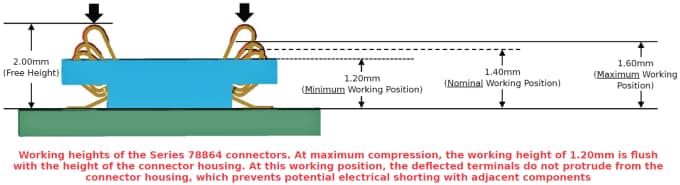

Baja altura de trabajo de 1,20 mm (78864)
Importante ahorro de espacio en sentido vertical para aplicaciones ultrafinas

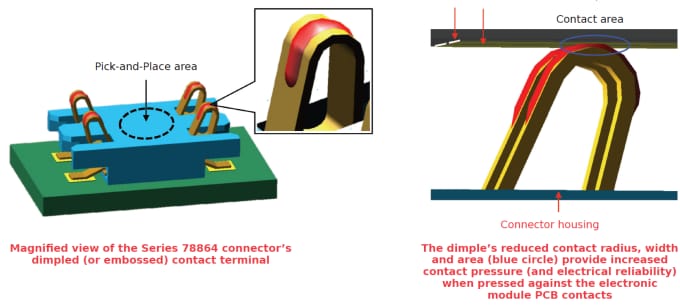

Contactos de acoplamiento con depresiones (78864)
Mantiene una elevada presión de contacto para mejorar la fiabilidad eléctrica
Elevada fuerza de retención de los terminales (78864 y 78732)
Protege las juntas de soldadura del terminal contra las fuerzas de compresión durante el acoplamiento
Contactos de titanio y cobre (Ti Cu) (78864 y 78732)
La alta fuerza mecánica de los contactos mantiene la presión de contacto cuando están acoplados
Elevada resistencia al impacto hasta 30 G (78732) o 50 G (78864)
Garantiza una conexión eléctrica continua en caso de impactos
Tamaños de conectores pequeños
Proporciona el máximo ahorro de espacio en el diseño de la PCB
Aplicaciones
Smartphones y dispositivos móviles
Aplicaciones industriales
Terminales de comunicación
Walkie Talkies
Especificaciones eléctricas
Tensión (máx.)
30 V (78732)
10 VCC (78864)
Corriente (máx.): 1,0 A por contacto
Resistencia de contacto de bajo nivel (máx.)
70 mΩ (78732)
30 mΩ (78864)
Voltaje nominal dieléctrico
RMS de 500 V (78732)
100 VCA (78864)
Resistencia de aislamiento
100 MΩ (78732)
1000 MΩ (78864)
Especificaciones mecánicas
Fuerza normal de contacto: 0,59 N a 1,63 mm
Fuerza de retención del terminal (mín.)
0,98 N (78732)
1 N (78864)
Durabilidad (mín.)
20 ciclos (78732)
30 ciclos (78864)
Número de referencia
Número de circuitos
Tipo de contactos
Altura de trabajo (mm)
Altura de acoplamiento con la compresión máx. (mm)
