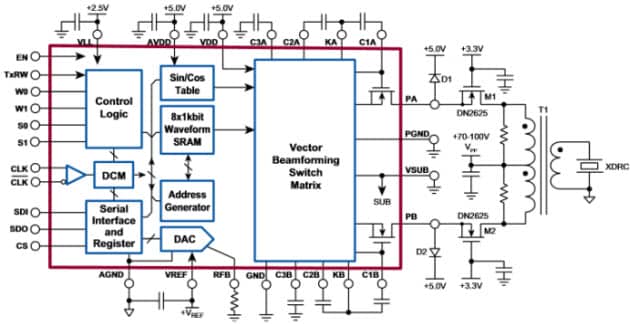

Controlador de fuente formadora de haces de ultrasonido y alta velocidad MD2133 de Microchip
El MD2133 de Microchip está diseñado como un controlador de fuente formadora de haces de ultrasonido y alta velocidad, con memoria de forma de ondas y un nuevo contador de retraso digital. El MD2133, programable y dirigido para aplicaciones médicas de formación de haces de ultrasonido, puede utilizarse en aplicaciones de HIFU, ultrasonido NDT y aplicaciones de otros instrumentos. El MD2133 incluye circuitos de entrada de lógica digital de CMOS, un DAC de corriente de 8 bits para el control de peso de apertura, así como una matriz de conmutación de corriente de pulso rápido de 8 bits. El dispositivo incluye modulación de amplitud de corriente de pulso (PAM) y modulación de ancho de pulso (PWM), con un conmutador de corriente I-Q en fase y de cuadratura, así como una tabla de búsqueda de ángulo de seno y coseno a vector. La resolución angular de la tabla de vectores es 1,4°/paso con intervalo total de 256 pasos/360°. Los usuarios pueden almacenar previamente datos para hasta cuatro formas de onda con la memoria de forma de onda de 8x1 kbits. Los parámetros almacenados para cada uno incluyen longitud de datos, dirección de inicio, límites de ciclo o modo de bucle continuo, la escala previa de frecuencia de transmisión (divisor N), selección de cambio de polaridad (lanzamiento rápido), chirp arriba/abajo para FM y transmisión delantera/inversa (formas de onda simétricas en el tiempo para menos puntos de datos). Dos entradas de reloj diferencial SSTL controlan toda la escritura de formas de onda, repetición, retraso en la transmisión y frecuencias. La SPI de alta velocidad permite actualizaciones rápidas de datos por línea de escaneo actualizando tiempos de retraso que cambian dinámicamente, así como pesos y selección de formas de onda.
|
Características - Modo PWM I-Q de ángulo de vector o modo PAM de escalera
- Topología de control de fuente de presión-tracción de DAC de corriente rápida de 8 bits
- Entradas de reloj diferencial SSTL-2 hasta 250 MHz
- Resolución angular de fase de 1,4° de tablas de senos y cosenos
- DAC de apodización de 8 bits para corriente pico a escala completa
- Retraso programable de 16 bits con resolución de medio reloj
- La SRAM de 8x1 kbits almacena cuatro formas de onda arbitrarias y flexibles
- El retraso de segundos programable admite dos enfoques
- Control de transmisión y lectura o escritura de forma de onda de un solo pin
- Escala previa, longitud y dirección de inicio flexible de la forma de onda
- CW, repetición de forma de onda PW, chirp arriba y chirp abajo de FM
- Función de inversión de forma de onda para guardar puntos de datos
- Cambio rápido de polaridad entre el lanzamiento de la transmisión
- Repetición y escritura rápida de SPI para todos los registros y SRAM
- Fuente de alimentación de +5,0 V, interfaz lógica CMOS de 2,5 V
- Controla una salida de MOSFET DN2625 de hasta 230 VP-P
Aplicaciones - Transmisor médico de formación de haces de ultrasonido por imagen
- Chirp FM y Doppler CW de exploración B de enfoque dinámico
- Ventanas de apertura programable
- Generador de pulsos de ultrasonido de matriz de fase NDT de alta resolución
- Transmisor de enfoque de matriz de fase de ultrasonido
- Controladores de forma de onda de transductores piezoeléctricos y MEMS
- Generador de formas de onda arbitrarias a alta velocidad
|
