USB RN-SRL para dispositivos de protección UART en serie de 3 V y 5 V y cables de puente TTL de Microchip

Los USB RN-SRL para dispositivos de protección UART en serie de 3 V y 5 V de Microchip son módulos de placa de puente TTL de USB a serie (montaje PCB) diseñados para alojar un medio rápido y fácil de interconectar dispositivos que tienen interfaces en serie de nivel TTL que requieren conversión a USB. El controlador de puente en placa es el dispositivo UART de USB a serie FT232R (5 V) de FTDI o PL2303HXD (3 V) de 64 bits PROLIFIC que controla los requisitos de protocolos y señales USB correspondientes.

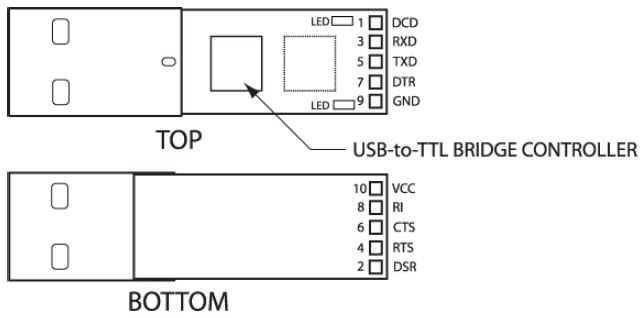

Cada USB RN-SRL para dispositivos de protección UART en serie de 3 V y 5 V de Microchip consta de 2 componentes principales, un conector tipo A USB como interfaz al mundo exterior y un PCB de pequeño factor de forma que requiere conexiones soldadas con alambre al dispositivo correspondiente. El montaje PCB compatible con RoHS se configura con un nivel de salida TTL fijo de +3,3 V o +5 V. Los cables de puente TTL RN-SRL de USB a serie de Microchip se venden como conectores macho USB-A sobremoldeados negros y translúcidos, con 6 cables conductores estañados listos para la conexión en el extremo opuesto. Cada cable mide 1,8 m (6 pies) de longitud, con un tratamiento de acabado termocontraíble.

Características compartidas

Permite el puenteo o conversión TTL de USB a serie
Conecta con el UART o E/S del dispositivo (microcontrolador)
La E/S incluye TX, RX, RTS, CTS, VCC y GND
Compatible con USB 2.0 a toda velocidad
Flujo de datos controlado con RTS/CTS, DSR/DTR o XON/XOFF
EEPROM interno con zona escribible asignada por el usuario
Montaje de PCB alimentado mediante Bus USB
Lógica externa alimentada mediante el puerto USB a +5 V o +3 V
Controladores libres de regalías y a coste cero y software de puerto comm virtual
Los controladores (interfaz de software USB y DLL) y el comm virtual admiten: W98, 98SE, ME, Win2K, Win2003, WinXP, Win2008, WinXP-64, Win7, Win7-64, WinVista, WinVista64, WinXP-Embedded, WinCE v4.2, v5.0, v6.0, MAC OS8, OS9, OSX y Linux 2.4+
Intervalo de temperatura de funcionamiento: de -40 °C a 85 °C

Características de USB para dispositivos de protección UART en serie de 3 V

El generador de velocidad de baudios programable puede configurarse para admitir
Velocidades de transferencia de datos desde 75 a 12 M baudios a niveles TTL
Admite 5, 6, 7 u 8 bits de datos, 1, 1,5 o 2 bits de parada y un ajuste de paridad de Ausente, Par, Impar, Marca o Espacio
Error de paridad, error de marco y detección de Bread en serie
Amortiguadores de datos bidireccionales configurables de 512 bytes de 256 bytes de salida/256 bytes de entrada, o 128 bytes de salida/384 bytes de entrada
ROM de programación una vez en chip para configuraciones de arranque de dispositivo
Transceptor USB1.1 en chip, regulador de 5 V->3,3 V

Características de USB para dispositivos de protección UART en serie de 5 V

Velocidades de transferencia de datos desde 300 a 3 M baudios a niveles TTL
Admite 7 u 8 bits de datos, 1 o 2 bits de parada y un ajuste de paridad de Ausente, Par, Impar, Marca o Espacio
Compatible con la función de seguridad FTDIChip-ID™
Configurado de fábrica para salidas de unidad CMOS de +5 V y entradas TTL seguras de 5 V
Compatible con el controlador host OHCI, UHCI y EHCI

Número de referencia	Hoja de datos	Imagen	Descripción
RN-SRL-PRO3V-DGL			USB para dispositivos de protección UART en serie de 3 V
RN-SRL-PRO3V-BLK			Cable de puente TTL de USB a serie para dispositivo de protección de 3 V de sobremolde negro
RN-SRL-PRO3V-CLR			Cable de puente TTL de USB a serie para dispositivo de protección de 3 V de sobremolde translúcido
RN-SRL-FTD5V-DGL			USB para dispositivos de protección UART en serie de 5 V
RN-SRL-FTD5V-BLK			Cable de puente TTL de USB a serie para dispositivo de protección de 5 V de sobremolde negro
RN-SRL-FTD5V-CLR			Cable de puente TTL de USB a serie para dispositivo de protección de 5 V de sobremolde translúcido
