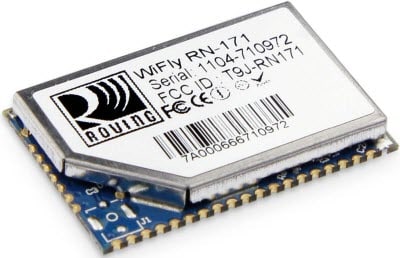

Placas de evaluación y módulo LAN inalámbrico 802.11 b/g RN-171 de MicrochipEl módulo LAN inalámbrico 802.11 b/g RN-171 de Microchip es un módulo de red inalámbrica TCP/IP completo e independiente. Incorpora una radio 2,4 GHz, procesador SPARC de 32 bits, pila TCP/IP, reloj en tiempo real, acelerador de encriptación, gestión de energía e interfaces de sensor analógico. Con su pequeño factor de forma y su consumo de energía tan bajo, el RN-171 es perfecto para aplicaciones inalámbricas móviles como monitorización de activos, sensores y dispositivos portátiles y que funcionan con batería. El módulo está precargado con firmware para simplificar la integración y reducir el desarrollo de la aplicación. En la configuración más sencilla, el hardware solo requiere cuatro conexiones (PWR, TX, RX y GND) para crear una conexión inalámbrica de datos. Además, las entradas de sensor analógico pueden conectarse a varios sensores, como de temperatura, audio, movimiento y aceleración. La capacidad de entrar en el modo de reposo completo y de explorar y asociarse automáticamente a un punto de acceso cuando está activo, hacen que el RN-171 sea adecuado para aplicaciones de itinerancia. El RN-171 también incluye un cliente HTML integrado para publicar datos UART en serie o datos de sensor a un servidor web de forma automática. También se venden dos placas de evaluación: RN-171-EK y RN-171-PICtail. |
||||||||||||||||||||
|
||||||||||||||||||||
|
Características compartidas
Características de RN-171-PICtail
Características de RN-171
Características de RN-171-EK
Aplicaciones
|
||||||||||||||||||||

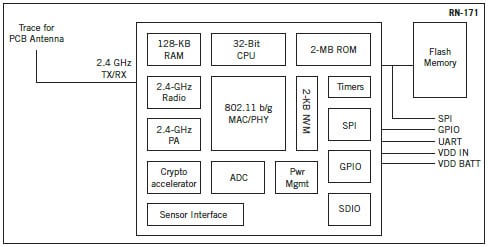

Diagrama de bloques |
||||||||||||||||||||
 Placa de evaluación RN-171-PICtailLa placa de evaluación RN-171-PICtail es un dispositivo de acceso LAN inalámbrico completo e independiente que contiene una pila TCIP/IP y aplicaciones relacionadas. Una vez configurado el módulo, la radio puede acceder a la red Wi-Fi de forma automática y transmitir y recibir datos por UART. La placa de evaluación RN-171-PICTAIL funciona perfectamente con la placa de desarrollo del explorador PIC18 de tecnología Microchip. La placa de evaluación se enchufa justo en el conector modular PICtail™ de la placa del explorador PIC18 y añade funcionalidad inalámbrica a los diseños de microcontroladores basados en PIC18. Más información sobre la placa de evaluación RN-171-PICTAIL y otras Placas de evaluación de módulo de radio WiFly PICtail™ de Microchip |
||||||||||||||||||||

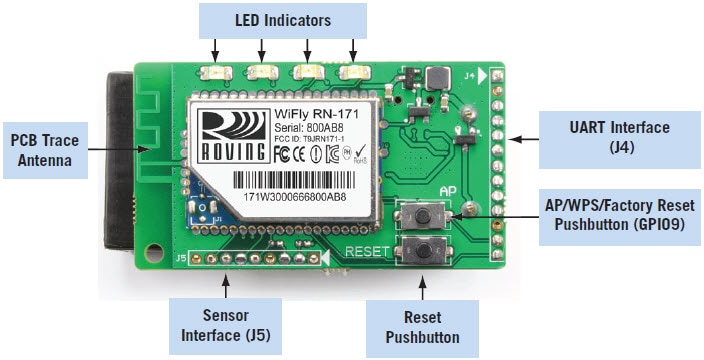

 Placa de evaluación RN-171-EKLa placa de evaluación RN-171-EK es una plataforma de prototipado 802.11 con certificación Wi-Fi Alliance y lista para el campo para el módulo RN-171. La placa tiene la flexibilidad de conectarse directamente a PC con una interfaz USB estándar (mediante el conjunto de chips FTDI) o mediante la interfaz UART TTL a procesadores embebidos. RN-171-EK contiene un circuito de impulso con batería que permite alimentar la placa con dos baterías AAA (la tensión de entrada puede descender a 2,0 V CC cuando se utiliza el circuito de impulso con batería). El circuito de impulso de batería hace que RN-171-EK se perfecto para aplicaciones que se alimentan con batería, como sensores, sistemas de adquisición de datos, controladores, etc. Los LED de estado y los puentes permiten el prototipado y la integración rápidos en sistemas existentes. La interfaz de sensor analógico permite conexiones directas para leer la temperatura, aceleración y otros datos analógicos de los sensores sin necesitar un microprocesador externo. El módulo RN-171 se programa y controla desde una consola con un lenguaje sencillo de comandos ASCII. Una vez configurado el módulo, este puede explorar de forma automática para buscar un punto de acceso, autenticarse y conectarse en cualquier red Wi-Fi. Además, el módulo puede activarse de forma automática, enviar datos a un host remoto y volver a un estado de reposo de bajo consumo. |
||||||||||||||||||||
 |
