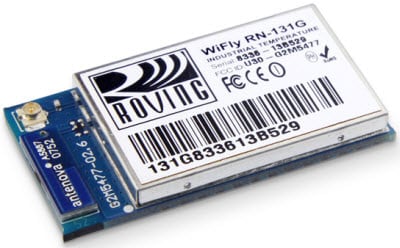

Placas de evaluación y módulos LAN inalámbricos 802.11 b/g RN-131 de MicrochipLos módulos LAN inalámbricos 802.11 b/g RN-131 de Microchip son módulos de red inalámbrica 802.11 b/g integrados independientes con una radio de 2,4 GHz, procesador, pila TCP/IP, reloj en tiempo real, acelerador de encriptación, gestión de energía e interfaces de sensor analógico. Con su pequeño factor de forma y su consumo de energía tan bajo, los módulos RN-131 son perfectos para aplicaciones inalámbricas móviles como monitorización de activos, seguimiento por GPS y sensores de batería. Los módulos están precargados con software para simplificar la integración y reducir el desarrollo de la aplicación. En la configuración más sencilla, el hardware solo requiere cuatro conexiones (PWR, TX, RX y GND) para crear una conexión inalámbrica de datos. Además, la interfaz de sensor suministra la temperatura, aceleración y datos analógicos sin necesitar hardware adicional. Los módulos se programan y controlan con un lenguaje sencillo de comandos ASCII. Una vez configurados los módulos RN-131, estos pueden explorar para buscar un punto de acceso, autenticarse y conectarse en cualquier red Wi-Fi. También se venden dos placas de evaluación, incluidas la RN-131-PICtail y la RN-131-EK. |
|||||||||||||
|
|||||||||||||
|
Características compartidas
Características RN-131-EVAL
Aplicaciones
Características RN-131
Características RN-131-PICTAIL
|
|||||||||||||

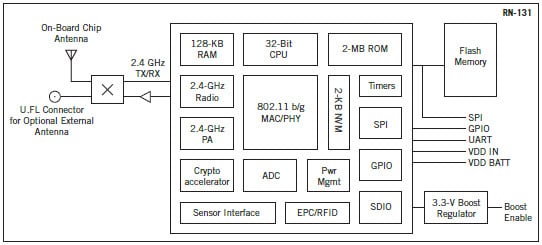

Diagrama de bloques |
|||||||||||||
 Placa de evaluación RN-131-PICtailLa placa de evaluación RN-131-PICtail es un dispositivo de acceso LAN inalámbrico completo e independiente que contiene una pila TCIP/IP y aplicaciones relacionadas. Una vez configurado el módulo, la radio puede acceder a la red Wi-Fi de forma automática y transmitir y recibir datos por un UART. La placa de evaluación RN-131-PICTAIL funciona perfectamente con la placa de desarrollo del explorador PIC18 de tecnología Microchip. La placa de evaluación se enchufa justo en el conector modular PICtail™ de la placa del explorador PIC18 y añade funcionalidad inalámbrica a los diseños de microcontroladores basados en PIC18. Más información sobre la placa de evaluación RN-131-PICTAIL y otras Placas de evaluación de módulo de radio WiFly PICtail™ de Microchip |
|||||||||||||

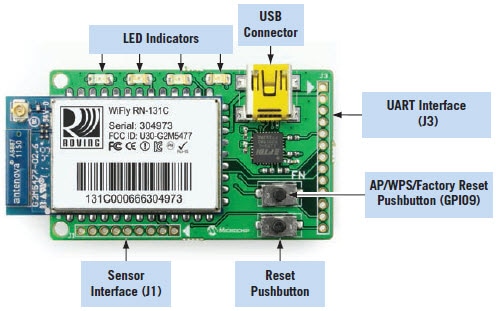

 Placa de evaluación RN-131-EKLa placa de evaluación RN-131-EK incluye el hardware necesario para conectarse al ordenador del usuario. Este kit contiene el módulo RN-131 con conectores, un cable USB, paquete de batería, antena de rastreo de PCB y antena en chip de placa y conectar U.FL. |
|||||||||||||
 |
