Microchip Technology Placa de evaluación EV76D05A
La placa de evaluación EV76D05A de Microchip Technology es una plataforma específica diseñada para evaluar y demostrar el rendimiento de los controladores de transformadores push-pull MCP14T0517A y MCP14T0517B. La placa de Microchip integra dos canales de alimentación aislados independientes (uno para cada variante de dispositivo), cada uno capaz de suministrar una salida regulada típica de 5 V a través de un regulador de voltaje de bajo nivel de interrupción (LDO) MCP1727 y de admitir una corriente de carga de hasta 500 mA. También proporciona salidas no reguladas en ambos canales, lo que ofrece a los diseñadores flexibilidad a la hora de probar diferentes configuraciones de suministro.
Para cumplir con los requisitos de sincronización, la placa EV76D05A incluye opciones de reloj interno y externo, así como un reloj programable de 1 MHz generado por un microcontrolador PIC12F1822 integrado en la placa, lo que permite frecuencias de conmutación de hasta 500 kHz. Entre las características adicionales se incluyen conectores y puntos de prueba para señales de entrada, salida y reloj, junto con control de habilitación incorporado o externo y protección integrada contra sobrecorriente y sobretemperatura. Juntas, estas capacidades hacen de la EV76D05A una plataforma de evaluación integral para examinar el rendimiento del dispositivo MCP14T0517A/B en aplicaciones de suministro de energía aislado.
Características
- Voltaje de entrada de 5 V (VCC)
- Voltaje de salida regulado típico de 5 V (VLDO_A y VLDO_B)
- Corriente de salida de hasta 500 mA (en cada canal)
- Frecuencias de conmutación
- 150 kHz para MCP14T0517A
- 450 kHz para MCP14T0517B
- Sincronización con una señal de reloj externa
- Reloj programable integrado mediante el microcontrolador PIC12F1822 de hasta 1 MHz (lo que produce una frecuencia de conmutación de hasta 500 kHz)
- Regulador de voltaje LDO MCP1727
- Control de activación incorporado/externo
- Protecciones contra sobrecorriente y sobretemperatura
- Conforme con la RoHS
Aplicaciones
- Fuentes de alimentación aisladas para MOSFET y IGBT de SiC/Si
- Generadores de polarización para interfaces de comunicación aisladas (CAN, LIN, USB, etc.)
- Generadores de polarización para circuitos de detección aislados
Contenido del kit
- Placa PCB de evaluación MCP14T0517A/B (EV76D05A)
- Un archivo «.hex» para programar el microcontrolador incorporado y generar una señal de reloj de 1 MHz de frecuencia
- Dos puentes
- Guía del usuario

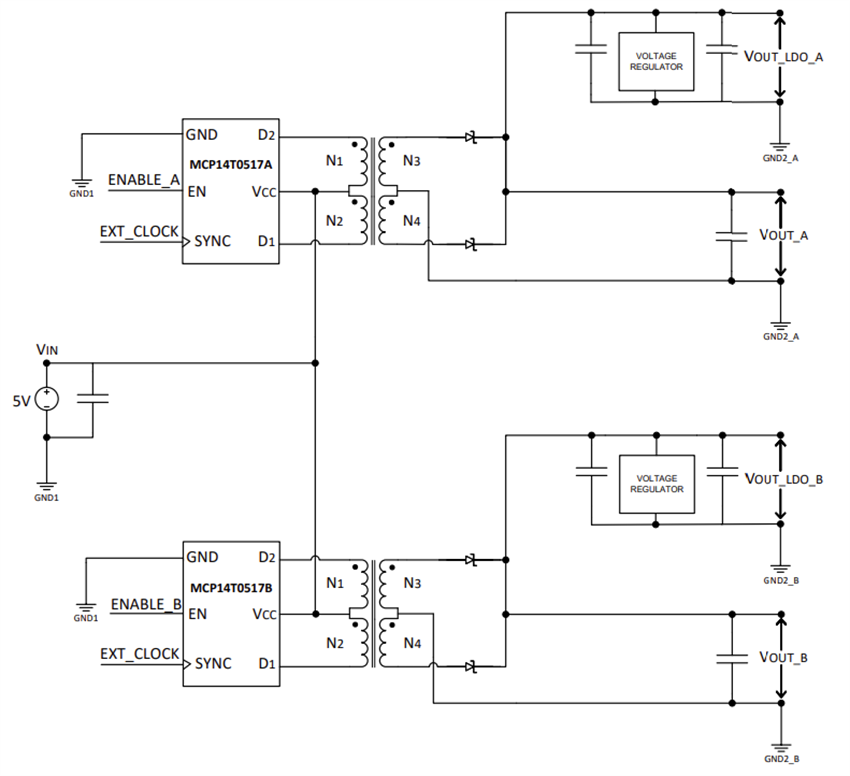

Diagrama de bloques
Visión general
Componentes integrados
Microchip Technology MCP14T0517 Push-Pull Transformer Drivers
Designed for compact, isolated power supplies operating from a 3VDC to 5.5VDC input.
Microchip Technology Automotive 8-Bit Microcontrollers
PIC® and AVR® microcontrollers, offering solutions for every type of automotive system.
