Microchip Technology Kit de evaluación Curiosity Nano EV17P63A

El kit de evaluación Curiosity Nano EV17P63A de Microchip Technology es una placa rentable que facilita la evaluación e implementación de los controladores de señal digital dsPIC33A de 32 bits. Cuenta con el DSC dsPIC33AK512MPS506 de alto rendimiento con una CPU de 32 bits de 200 MHz, una DP-FPU, convertidores de analógico a digital (ADC) de 12 bits de hasta 40 Msps y varios periféricos analógicos y digitales de alto rendimiento.

La placa de desarrollo proporciona acceso a todas las características del DSC dsPIC33AK512MPS506, lo que facilita la creación rápida de prototipos. Es totalmente compatible con el ecosistema MPLAB^® de Microchip, lo que la convierte en una excelente herramienta para los desarrolladores que buscan agilizar el desarrollo con los controladores de señal digital dsPIC33A de Microchip Technology. Esta placa cuenta con un depurador integrado para la programación y depuración, lo que elimina la necesidad de herramientas externas.

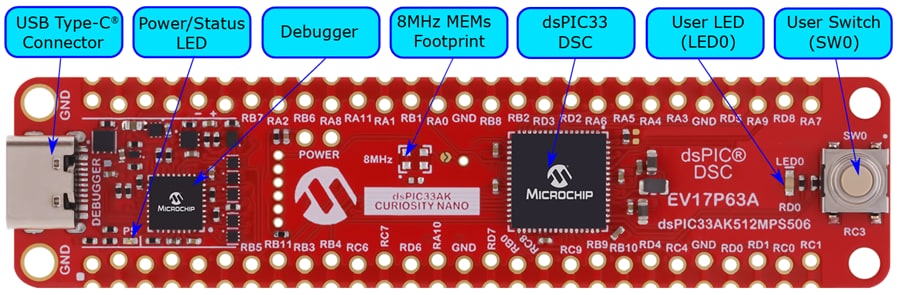

Características

Controlador de señal digital (DSC) dsPIC33AK512MPS506
Una luz LED de usuario amarilla
Un interruptor mecánico de usuario
Dimensiones para un oscilador MEMS de 8 MHz
Depurador integrado
- Identificación de la placa en el IDE MPLAB X de Microchip
- Un LED verde de alimentación y estado
- Programación y depuración
- Puerto de serie virtual (CDC)
- Un canal GPIO de depuración (DGI GPIO)

Alimentado por USB
Voltaje objetivo ajustable
- Regulador LDO MIC5353 controlado por el depurador integrado
- Voltaje de salida de 3,0 V a 3,6 V (limitado por el voltaje de entrada USB)
- Corriente de salida máxima de 500 mA (limitada por la temperatura ambiente y el voltaje de salida)

Aplicaciones

PFC
- PFC interconectado
- PFC de conducción crítica
- PFC sin puente
Convertidores CC/CC
- Buck, boost, forward, flyback y push-pull
- Medio puente/puente completo
- Puente completo con desplazamiento de fase
- Convertidores resonantes
CC-CA
- Inversor de medio/puente completo
- Inversor resonante
