Littelfuse Diodos de alta fiabilidad SM15KPA-HRA/SM30KPA-HRA

Los diodos supresores de voltaje transitorio de alta fiabilidad (TVS) SM15KPA-HRA y SM30KPA-HRA de Littelfuse protegen las interfaces I/O, el bus VCC y otros circuitos vulnerables en aplicaciones de aviónica, aviación y aeronaves eléctricas de despegue y aterrizaje vertical (eVTOL). Estos diodos están específicamente diseñados para su uso en equipos electrónicos sensibles para protegerlos contra transitorios de tensión causados por rayos y otros eventos de tensión transitoria. Ambas series protegen las líneas de datos de los transitorios eléctricos rápidos (EFT) según la norma IEC 61000-4-4 y la descarga electrostática (ESD) según la norma IEC 61000-4-2, hasta 30 kV (aire y contacto). Los diodos TVS SM15KPA-HRA y SM30KPA-HRA de Littelfuse ofrecen un tiempo de respuesta rápido (<1 ps) y están alojados en un paquete de montaje en superficie de bajo perfil que optimiza el espacio de la placa.

Características

  • Paquete de perfil bajo
  • Para aplicaciones de montaje en superficie para optimizar el espacio de la placa
  • Baja resistencia a las sobretensiones incrementales
  • Excelente capacidad de fijación
  • El modo de fallo típico es un cortocircuito por una tensión o corriente superior a lo especificado
  • Cumple con el nivel de sensibilidad a la humedad (MSL) 1, según J-STD-020, pico máximo LF de +245 °C
  • Recubrimiento de estaño mate libre de plomo
  • Libres de halógenos y conforme a la normativa RoHS
  • E3 libre de plomo significa que la interconexión de 2.º nivel está libre de plomo y el material de acabado de los terminales es estaño (Sn) (IPC/JEDEC J-STD609A.01)

Aplicaciones

  • Aviónica
  • Aviación
  • eVTOL

Especificaciones

  • Capacidad de impulso máxima en la forma de onda de 10/1000 μs
    • SM15KPA-HRA: 15 kW, tasa de repetición (ciclos de trabajo): 0,01 %
    • SM30KPA-HRA: 30 kW, tasa de repetición (ciclos de trabajo): 0,01 %
  • La prueba de "bigotes" se realiza según la norma JEDEC JESD201A, según su tabla 4a y 4c
  • Protección ESD de las líneas de datos según la norma IEC 61000-4-2, 30 kV (aire), 30 kV (contacto)
  • Protección EFT de las líneas de datos según la norma IEC 61000-4-4
  • IR típico
    • SM15KPA-HRA: <2 μA cuando VBR mínimo >33,5 V
    • SM30KPA-HRA: <2 μA cuando VBR mínimo >66,7 V
  • <1 ps tiempo de respuesta típico de 0 V a VBR mínimo
  • Alta temperatura para garantizar la soldadura por reflujo: +245 °C/10 s
  • VBR en TJ = VBR en 25 °C x (1+αT x (TJ-25)) (αT: coeficiente de temperatura, el valor típico es 0,1 %)

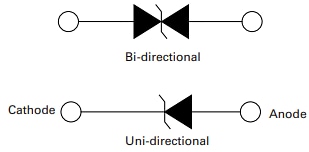

Diagrama funcional

Diagrama de circuito de aplicación - Littelfuse Diodos de alta fiabilidad SM15KPA-HRA/SM30KPA-HRA

Fichas técnicas
