Arduino Placa de evaluación ABX00143 Nano R4 con cabezales
La placa de desarrollo Arduino ABX00143 Nano R4 con cabezales es una placa de desarrollo compacta y potente que aprovecha las características de la ABX00142 Nano R4, con la comodidad añadida de incluir cabezales presoldados para facilitar el prototipado rápido y la compatibilidad con placas de pruebas. Al igual que su homóloga sin cabezales, la ABX00143 se basa en el procesador Renesas RA4M1 Arm® Cortex-M4 de 32 bits, que ofrece un mayor rendimiento, más memoria y Wi-Fi® integrado a través del módulo ESP32-S3. También incluye un conector USB Type-C®, un LED RGB integrado y un conector Qwiic I2C para una integración perfecta con sensores y módulos. La Arduino ABX00143 es ideal para desarrolladores que buscan una solución «plug-and-play» que simplifique las conexiones de hardware manteniendo todas las capacidades de la plataforma Nano R4.
Características
- Prototipado en UNO, producción con Nano: desarrollada con el mismo microcontrolador que la UNO R4, la Nano R4 permite transferir códigos y librerías fácilmente (con ajustes mínimos en la disposición de los pines), lo que permite a los usuarios prototipar cómodamente y pasar a la producción a escala sin problemas
- Diseño que ahorra espacio: con 4,3 cm x 1,7 cm, el factor de forma Nano es ideal para su integración en aplicaciones compactas y con limitaciones de espacio
- Fácil expansión: amplíe rápidamente las capacidades de un proyecto conectando fácilmente una amplia gama de sensores y actuadores mediante el conector QWIIC integrado; un puerto I2C adicional de 5 V en los pines A4 y A5 ofrece más opciones de conectividad
- La placa, lista para producción y diseñada para una integración perfecta en productos finales, cuenta con cabezales almenados y componentes en una sola cara para facilitar el montaje y la personalización
- LED RGB programable: personalice el LED RGB integrado para indicar diferentes estados operativos, lo que hace que la depuración y la monitorización del sistema sean más intuitivas
- Certificaciones para Estados Unidos, Reino Unido, Unión Europea, Canadá, India, Japón y Australia
Aplicaciones
- Automatización industrial
- Registro de datos
- Mantenimiento predictivo
- Prototipado
- Creadores y aficionados
- Dispositivos compactos
- Hogares inteligentes
- Controladores
- Educación
- Aprendizaje de MicroPython
- Proyectos estudiantiles interdisciplinares
- Sostenibilidad y tecnología ecológica
Especificaciones
- Factor de forma Nano
- MCU R7FA4M1AB3CFM
- 256 kB de Flash y 32 kB de RAM
- Tensión de I/O conmutable entre 3,3 V y 5 V
- Patillaje
- Compatible con otros accesorios para placas Nano
- CAN, DAC/OpAmp y VBAT
- 14 digitales, 8 analógicas, 6 PWM
- Conectores QWIIC y USB Type-C®
- LED RGB
- Tensión de funcionamiento de 5 V
- Rango de tensión de 6 V a 21 V

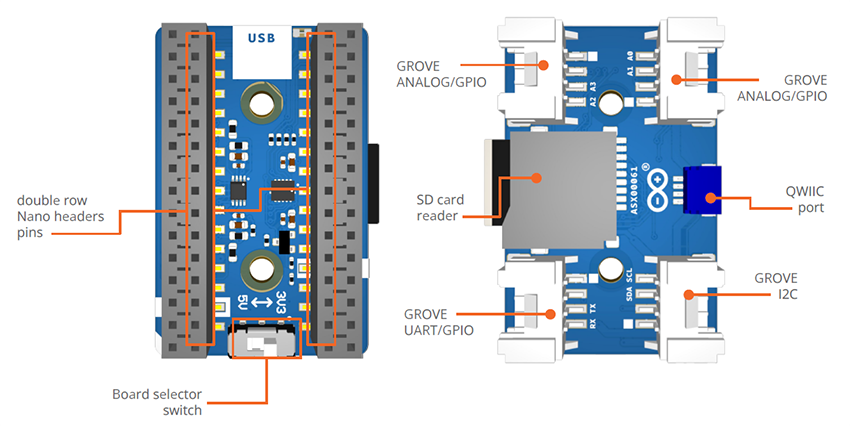

- Interfaces
- 2 I/O analógicas/digitales GROVE
- GROVE I2C
- GROVE UART
- QWIIC I2C
- Lector de tarjetas SD
- Conector de placa hembra doble
- 1 UART
- 1 SPI
- 2 puertos I2C (conectores de 5 V y conectores expuestos de 3,3 V o QWIIC)
- Tamaño de 28 mm x 43 mm (2,8 cm x 4,3 cm)

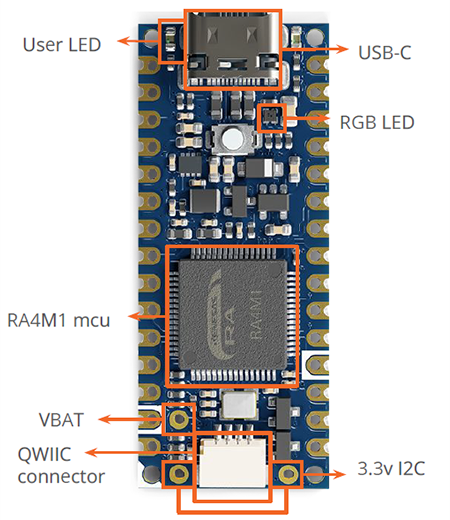

Visión general

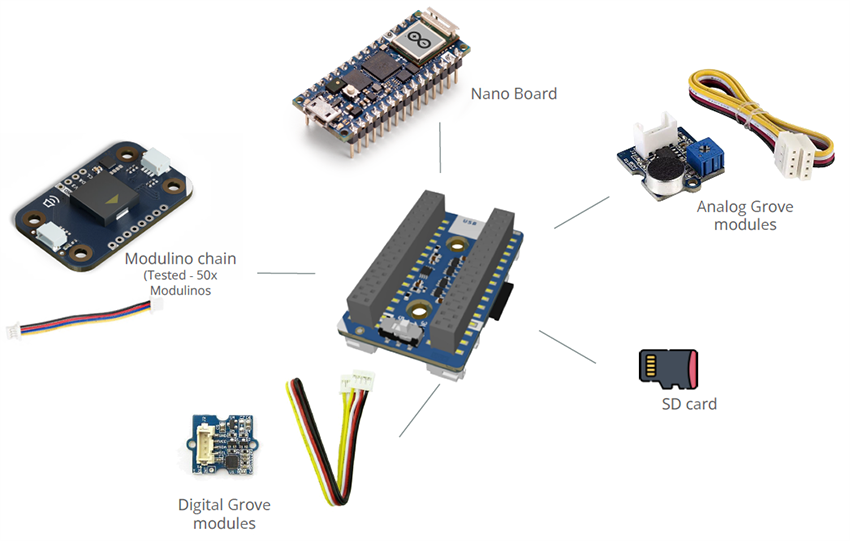

Diseño del dispositivo
MCU relacionados
Renesas Electronics Grupo de microcontroladores de 32 bits RA4M1
Cuenta con un núcleo Arm® Cortex®-M4F de 48 MHz, con un controlador LCD integrado y unidad de detección táctil capacitiva para HMI.
