Analog Devices / Maxim Integrated Protectores contra sobretensión MAX1467x

Los protectores contra sobretensión MAX1467x de Maxim proporcionan protección para circuitos frente a fallos positivos de hasta +28 VCC. Estos dispositivos incluyen FET internos bajos de 65 mΩ (típ.) y resistencia de encendido (RON) de paquete WLP para minimizar de forma efectiva la caída de tensión en todo el dispositivo. Cuando la tensión de entrada supera el umbral de sobretensión, el FET interno se desactiva para evitar dañar los componentes protegidos. Los diseñadores pueden ajustar el umbral de protección contra sobretensión con resistencias externas opcionales a cualquier tensión entre 5 V y 22 V. La serie incluye además bloqueo de polarización inversa. A diferencia de otros reguladores de tensión, cuando se desactiva el dispositivo MAX1467x, la tensión aplicada a la SALIDA no revierte a la ENTRADA. El rango de temperatura ampliado entre -40 °C y +85 °C convierte a los protectores contra sobretensiones MAX1467x de Maxim en la opción perfecta para tablets, smartphones, lectores electrónicos, portátiles y hosts USB de carga.

The series also features a reverse bias-blocking capability. Unlike other voltage regulators, when the MAX1467x device is disabled, the voltage applied to OUT does not feed back into IN. An extended -40°C to +85°C temperature range makes the ADI MAX1467x Overvoltage Protectors ideal for tablets, smartphones, E-readers, PC notebooks, and charging USB hosts.

Características

  • Protect high-power portable devices
    • Wide operating input voltage protection from +3V to +28V
    • +100V Surge capability
    • 4.5A Continuous current capability (WLP Package)
    • Integrated 65mΩ (typ) N-channel MOSFET switch (WLP package)
  • Flexible overvoltage protection design
    • Wide +5V to +22V adjustable OVLO threshold range
    • Active-low ACOK and ACOK indicate input is in range
    • OTG Enable allows OUT to supply IN
    • Preset accurate internal OVLO thresholds:
      • 6.8V ±3% (MAX14670)
      • 15.5V ±3% (MAX14671)
      • 5.825V ±3% (MAX14672)
  • Additional protection features increase system reliability
    • OUT-IN reverse bias blocking capability
    • Soft-start to mnimize inrush current
    • Internal 15ms startup debounce
    • Thermal shutdown protection
  • Space saving
    • 15-Bump, 1.6mm x 2.1mm, WLP package
    • 10-Pin, 3mm x 3mm, TDFN package

Aplicaciones

  • Charging USB hosts
  • e-Readers
  • PC Notebooks
  • Smart phones
  • Tablets

Functional Diagram

Diagrama de bloques - Analog Devices / Maxim Integrated Protectores contra sobretensión MAX1467x

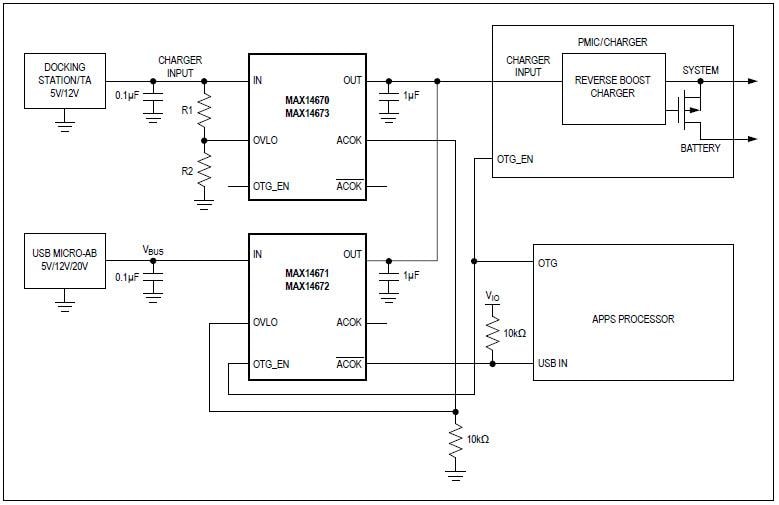

Typical Operating Circuit

Diagrama de circuito de aplicación - Analog Devices / Maxim Integrated Protectores contra sobretensión MAX1467x
Publicado: 2014-06-20 | Actualizado: 2023-04-18
