Analog Devices Inc. Convertidores CC a CC isoPower ADuM5020 y ADuM5028

Los convertidores CC a CC isoPower® ADuM5020 y ADuM5028 de Analog Devices Inc. son convertidores CC a CC aislados y de bajas emisiones basados en la tecnología iCoupler®. Los convertidores ADuM5020 y ADuM5028 proporcionan una potencia regulada y aislada que está por debajo de los límites de la Clase B CISPR22 a plena carga en una placa de circuito impreso (PCB) 2-layer con ferritas.

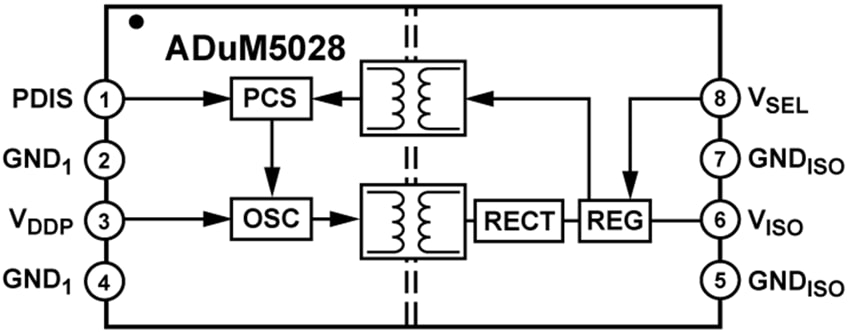

Los convertidores ADuM5020 y ADuM5028 eliminan la necesidad de diseñar y construir convertidores CC a CC aislados para aplicaciones de hasta 500 mW. La tecnología de transformadores a escala de chip iCoupler se utiliza para los componentes magnéticos del convertidor de CC a CC. El resultado es una solución aislada de pequeño tamaño, ideal para aplicaciones con limitaciones de espacio.

El ADuM5020 y el ADuM5028 están disponibles en dos variantes de paquete diferentes. El ADuM5020 se ofrece en un paquete de cuerpo ancho 16-lead SOIC_W, y el ADuM5028 se ofrece en un paquete 8-lead compacto, SOIC_IC de cuerpo ancho.

Características

Cumple con los límites de emisiones de la Clase B CISPR22
Corriente de salida:
- 100 mA (ADuM5020)
- 60 mA (ADuM5028)
Rango de voltaje de alimentación de 0,5 V a 7.0 V
Rango de temperatura de funcionamiento de -40 °C a +125 °C
Paquete

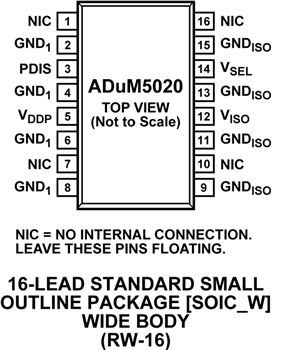

- Paquete SOIC_W 16-lead con un mínimo de 7,8 mm de distancia de fuga (ADuM5020)

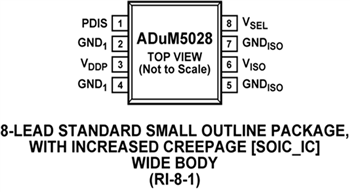

- Paquete SOIC_IC 8-lead con una distancia de fuga mínima de 8,3 mm (ADuM5028)

Certificaciones de seguridad y normativas
- Reconocimiento UL (pendiente), 3000Vrms durante 1 minuto según la norma UL 1577
- Notificación de aceptación de componentes CSA 5A (pendiente)
- Certificado de conformidad VDE (pendiente)
  - VDE V 0884-10
  - V_IORM pico de 565 V
- Certificación CQC para GB4943.1-2011
- Cumplen con las normas RoHS
