Monitores digitales de potencia ADM1293/ADM1294 de Analog Devices con interfaz PMBus

Los monitores digitales de potencia ADM1293/ADM1294 de Analog Devices son monitores digitales de potencia, integrados y de gran precisión que ofrecen monitorización de potencia, de tensión y de corriente digital utilizando un convertidor de analógico a digital (ADC) de 12 bits en chip, comunicado mediante una interfaz I²C compatible con PMBus™.

Los monitores digitales de potencia ADM1293/ADM1294 reciben la corriente midiendo la diferencia de tensión a través de la resistencia de detección externa. ADM1293/ADM1294 amplifica y digitaliza la tensión utilizando un ADC interno de 12 bits. El mismo ADC también puede muestrear la tensión de entrada principal y una tensión de entrada auxiliar. El bloque digital interno de ADM1293/ADM1294 realiza la multiplicación de la corriente y la tensión de entrada principal para calcular la potencia. Los dispositivos también pueden incluir un acumulador de potencia para medir la energía. Una interfaz PMBus estándar de la industria permite a un controlador maestro leer los datos desde el dispositivo. El controlador maestro combina la información con un valor de resistencia de sensor conocido para calcular el consumo de corriente, tensión, potencia y energía en el tiempo en el carril monitorizado.

Los monitores digitales de potencia ADM1293 están diseñados para monitorizar el suministro de lado alto con un intervalo de monitorización de tensión de 0 V a 20 V. Los monitores digitales de potencia ADM1294 están diseñados para monitorizar el suministro del lado bajo.

Características

Monitorizar corriente y dos tensiones
Monitorización de corriente muy precisa con tensión de detección baja de 0,33% de precisión con una tensión de detección de ±20 mV con temperatura
Tensión de detección del modo común de 0 V a 20 V (ADM1293)
Admite detección de corriente de lado superior e inferior
Regulador de derivación integrado para una entrada de suministro amplia (ADM1294)
Informa sobre la tensión, la corriente y la potencia
Acumulación de potencia para medir la energía
Detección de corriente bidireccional
Alerta de sobrecorriente programable digitalmente
Pines multifuncionales con funciones configurables por el usuario
Entrada de habilitación de conversión de ADC
Salida de alerta multifuente
GPO controlable por el usuario
Registros de detección de picos para corriente, tensión y potencia
Interfaz compatible con el modo rápido PMBus
E/S SDA aparte para facilitar la comunicación aislada
Dos pines de dirección para 16 direcciones I²C únicas

Disponible en LFCSP de 16 terminales 4 mm × 4 mm y TSSOP de 14 terminales
Intervalo de temperaturas de funcionamiento
- ADM1293 TA = de −40 °C a +105 °C
- ADM1294 TJ = de −40 °C a +105 °C

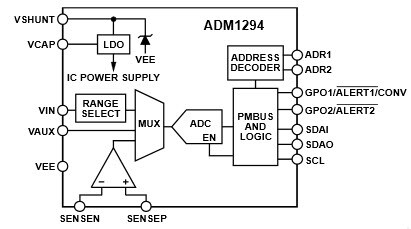

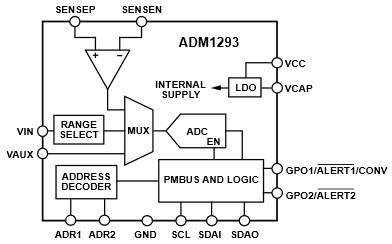

Aplicaciones
