Analog Devices Inc. Códec de bajo consumo ADAU1787 con DSP de audio
El códec de bajo consumo ADAU1787 de Analog Devices con DSP de audio ofrece cuatro entradas y dos salidas que incorporan dos procesadores de señal digital (DSP). La ruta de entrada analógica al núcleo del DSP y la salida analógica está optimizada para ofrecer una baja latencia y es adecuadas para auriculares con cancelación de ruido. El ADAU1787 de ADI ofrece una solución de auriculares completa con la adición de tan solo unos cuantos componentes pasivos.
Características
- Motor de procesamiento de audio FastDSP programable
- Velocidad de muestreo de hasta 768 kHz
- Filtros Biquad, limitadores, controles de volumen, mezcla
- Núcleo de procesamiento de audio SigmaDSP de 28 bits
- Programable visualmente mediante SigmaStudio
- Rendimiento de hasta 50 MIPS
- Latencia baja, ADC y DAC de 24 bits
- SNR de 96 dB (señal a través de PGA y ADC con filtro ponderado A)
- SNR (señal a través del DAC y el auricular con filtro ponderado A) combinada de 105 dB
- Frecuencia de sincronización fSNC en el puerto serie de 8 kHz a 768 kHz
- Retardo de grupo de 5 μs (fS = 768 kHz) analógico de entrada a salida analógica con derivación FastDSP (cero instrucciones)
- 4 entradas analógicas de extremo único, configurables como entradas de micrófono o de línea
- 8 entradas de micrófono digital
- 2 salidas de audio diferenciales analógicas, configurables como salida de línea o controlador de auriculares
- PLL que admite cualquier velocidad de reloj de entrada de 30 kHz a 27 MHz
- ASRC totalmente dúplex de 4 canales
- 2 puertos de audio en serie de 16 canales que admiten I2S, alineados a la izquierda o hasta TDM16
- 8 interpoladores y 8 decimales con enrutamiento flexible
- Suministros de energía
- AVDD analógico de 1,8 V (típico)
- I/O digital IOVDD de 1,1 V a 1,98 V
- DVDD digital de 0,9 V (típico)
- Bajo consumo de energía (11,079 mW para la configuración típica de ANC estéreo)
- Interfaces de control I2C y SPI, arranque automático desde EEPROM I2C
- GPIO flexible
- WLCSP de 42 bolas, paso de 0,35 mm, 2,695 mm × 2,320 mm
Aplicaciones
- Auriculares, micrófonos y auriculares con cancelación de ruido
- Auriculares, micrófonos y auriculares con cancelación de ruido Bluetooth ANC
- Dispositivos de navegación personales
- Cámaras fotográficas y de vídeo digitales
- Procesadores de efectos para instrumentos musicales
- Sistemas de altavoces multimedia
- Smartphones

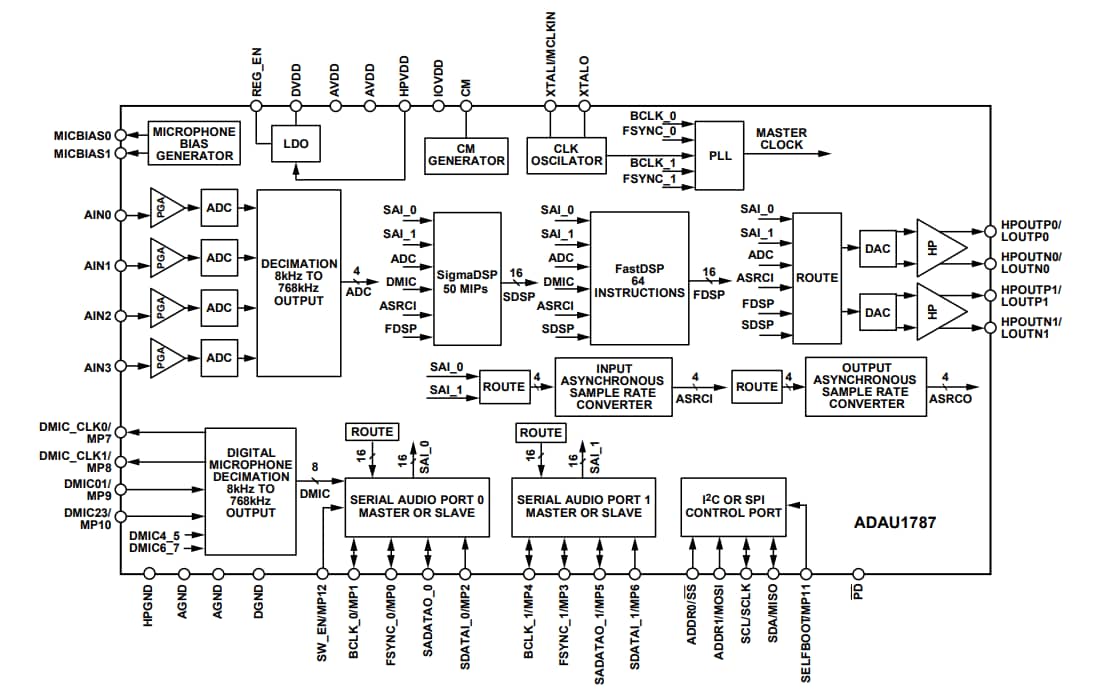

Diagrama de bloques funcional
