Analog Devices Inc. Placa de evaluación AD9656EBZ de Analog Devices

La placa de evaluación AD9656EBZ de Analog Devices demuestra las capacidades del ADC cuádruple de 16 bits AD9656. La AD9656EBZ proporciona todo el circuito de soporte necesario para que los dispositivos funcionen en los distintos modos y configuraciones. Está diseñada para conectarse directamente con la tarjeta de captura de datos HSC-ADC-EVALEZ, lo que permite a los diseñadores descargar datos capturados para su análisis. El paquete de software de Visual Analog, que se utiliza para conectarse con el hardware del dispositivo, permite a los diseñadores descargar datos capturados para su análisis con una interfaz gráfica fácil de usar. El paquete de software del controlador SPI también es compatible con este hardware y permite al usuario acceder a las funciones programables SPI de la AD9656.

Características

SPI interface for setup and control
External, onboard oscillator
On-board LDO regulator, needing a single external 6V, 2A DC supply
ADC V_REF configurable for ADC-internal reference, onboard reference, off-board reference
VisualAnalog^® and SPIController software interfaces
Software needed:
- Visual Analog
- SPI Controller

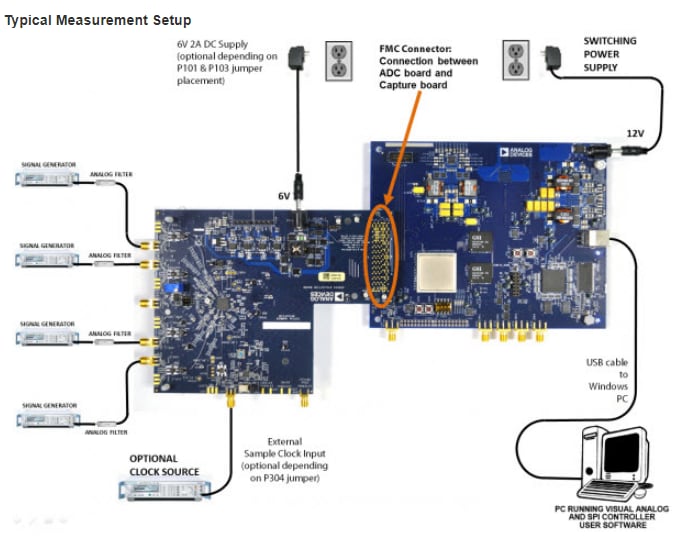

Equipment needed:
- 6V 2A switching supply (such as CUI EPS060250UH-PHP-SZ) (optional)
- 12V, 3A switching power supply
- Analog signal source and anti-aliasing filter
- Analog Clock source (if not using the on-board crystal)
- PC running Windows
- USB 2.0 port recommended (USB 1.1 compatible)
- AD9656 evaluation board (AD9656EBZ)
- HSC-ADC-EVALEZ data capture board
