ADC Sigma-Delta de 32 bits AD7177-2 de Analog Devices

ADC Sigma-Delta de 32 bits AD7177-2 de Analog Devices

El convertidor de analógico a digital (ADC) de 32 bits Sigma-Delta AD7177-2 de Analog Devices está diseñado como un convertidor de analógico a digital (ADC) Σ-Δ de 2-4 canales (diferencial completo/pseudodiferencial), multiplexado, de rápida ajuste y bajo nivel de ruido. El AD7177-2 ofrece una velocidad de exploración de canales máxima de 10 kSPS (100 μs) para datos totalmente asentados. Las velocidades de transmisión de datos de salida van de los 5 SPS a los 10 kSPS. El AD7177-2 integra bloques de acondicionamiento de señales analógicas y digitales clave, que permiten a los diseñadores configurar una disposición individual para cada canal de entrada analógico en uso. Los diseñadores pueden seleccionar cada una de las funciones para cada canal. Los separadores carril a carril reales de las entradas analógicas y las entradas de referencia externas proporcionan entradas de alta impedancia fáciles de controlar. La referencia interna de espacio de banda de baja desviación de precisión de 2,5 V (2 ppm/°C) (con separador de referencia de salida) añade una funcionalidad integrada para reducir el número de componentes externos.

AD7177-2 es ideal para controlar procesos (módulos PLC/DCS), medición de temperatura y presión, instrumentos multicanal médicos y científicos y cromatografía.

Características
  • Salida de datos de 32 bits
  • Velocidad de salida rápida y flexible: 5 SPS a 10 kSPS
  • Velocidad de transmisión de datos para exploración de canales de 10 kSPS por canal (ajuste de 100 μs)
  • Especificaciones de rendimiento
    • 19,1 bits libres de ruido a 10 kSPS
    • 20,2 bits libres de ruido a 2,5 kSPS
    • 24,6 bits libres de ruido a 5 SPS
    • INL: ±1 ppm de FSR
  • Rechazo de filtro de 85 dB de 50 Hz y 60 Hz con ajuste de 50 ms
  • Canales de entrada configurables por el usuario
  • 2 canales de diferencial completo o 4 canales de extremo único
  • Multiplexor de punto de conexiones
  • Referencia en chip de 2,5 V (desviación de ±2 ppm/°C)
  • Separadores de entrada analógica y de referencia carril a carril reales
  • Reloj interno o externo
Aplicaciones
  • Aplicaciones de FPGA y procesadores
  • Estaciones base de celdas pequeñas
  • Seguridad y vigilancia
  • Aplicaciones médicas

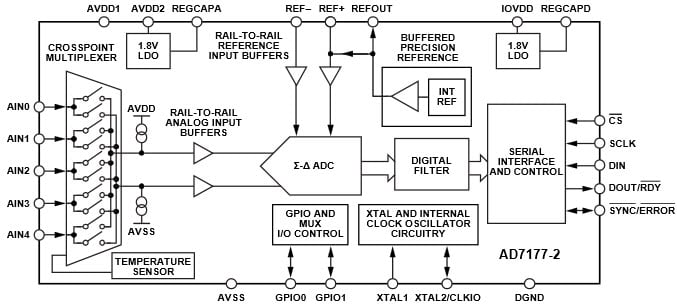

Circuito de aplicación habitual
Circuito de aplicación habitual
