Amphenol All Sensors Sensores de presión digitales de montaje en placa ELVX
Los sensores de presión digitales de montaje en placa ELVX de Amphenol All Sensors ofrecen una precisión superior y una estabilidad a largo plazo gracias a una innovadora arquitectura sin terminales de doble chip acoplado en cruz. Diseñados para entornos exigentes, estos sensores ELVX mantienen un rendimiento excepcional en un amplio rango de compensación de temperatura. Cada sensor ELVX está completamente calibrado y compensado digitalmente, lo que garantiza una salida precisa y repetible para aplicaciones donde la precisión es fundamental. El paquete sin terminales mejora la fiabilidad y simplifica la integración OEM de alto volumen, lo que hace que estos componentes sean ideales para dispositivos médicos, sistemas de calefacción, ventilación y aire acondicionado (HVAC) e instrumentación.
La familia ELVX de Amphenol All Sensors se recomienda como reemplazo directo de las huellas de Honeywell TruStability™ HSC/SSC, lo que permite una migración de diseño perfecta y flexibilidad de segunda fuente con cambios de PSC mínimos o nulos. Optimizados para fluidos de trabajo no corrosivos y no iónicos, como el aire y otros gases secos, los sensores de presión ELVX combinan un diseño robusto con facilidad de integración, ofreciendo la mejor estabilidad y rendimiento de su clase para aplicaciones de detección de precisión.
Características
- ±0,5 pulgadas de H2O a ±60 pulgadas de H2O
- Presión diferencial o de manómetro
- Acondicionamiento ASIC de precisión
- Opciones digitales I2C y SPI
- Opciones de voltaje de alimentación de 3,3 V y 5 V
- Embalajes de montaje en superficie para PCB
- Mejora de la estabilidad de calentamiento
Aplicaciones
- Dispositivos médicos
- Instrumental médico
- Respiratorio
- Equipos portátiles/manuales
- Control y supervisión ambiental
- HVAC
- Controles industriales
Especificaciones
- Rango de voltaje de suministro de 2,7 VDC a 5,5 VDC
- Opciones de presión de prueba de 270 pulgadas de H2O o 350 pulgadas de H2O
- Presión de arranque de 415 pulgadas de H2O
- Presión en modo común de 415 pulgadas de H2O
- Precisión de ±0,25 % FSS
- Tiempo de arranque máximo de 3 ms
- Tiempo de respuesta típico de 0,46 ms
- Temperaturas
- Con compensación
- De 0 °C a +50 °C (+32 °F a +122 °F) estándar
- De -20 °C a +85 °C (-4 °F a +185 °F) industrial
- De -25 °C a +85 °C (-13 °F a +185 °F) rango de funcionamiento
- +250 °C (+482 °F) temperatura máxima de soldadura
- Con compensación

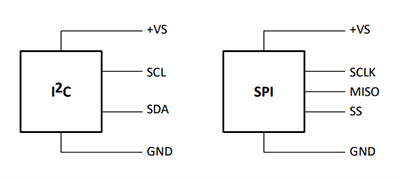

Circuitos
