Potenciostato AFE configurable LMP91000 de TI

El potenciostato de frontal analógico (AFE) programable LMP91000 de Texas Instruments está diseñado para aplicaciones de detección electroquímica de micropotencia. El AFE LMP91000 de TI ofrece una solución de vía de señal completa entre un sensor y un microcontrolador que genera una tensión de salida proporcional a la corriente de la celda. La programabilidad del LMP91000 permite la compatibilidad con varios sensores electroquímicos como los sensores de gas tóxico de 3 cables y los sensores de celdas galvánicas de 2 cables con un solo diseño, en oposición a las otras soluciones múltiples. El AFE LMP91000 de TI admite sensibilidades de gas en un intervalo de 0,5 nA/ppm a 9500 nA/ppm. También permite una conversión sencilla de los intervalos de corriente de 5 μA a 750 μA a escala completa. El LMP91000 está optimizado para aplicaciones de micropotencia y funciona con un intervalo de tensión de 2,7 V a 5,25 V. El consumo total de corriente puede ser inferior a 10 μA. Se puede ahorrar más energía apagando el amplificador TIA y cortocircuitando el electrodo de referencia al electrodo de trabajo con un conmutador interno.
Características
  • Tensión de alimentación: de 2,7 V a 5,25 V
  • Corriente de alimentación (promedio en el tiempo): <10 μA
  • Corriente de acondicionamiento de celda hasta: 10 mA
  • Corriente de polarización del electrodo de referencia (85 °C): 900 pA (máx.)
  • Corriente de accionamiento de salida: 750 μA
  • Circuito de potenciostato completo para interconectarse con la mayoría de las céldas químicas
  • Tensión de polarización de celda programable
  • Derivación de tensión de polarización baja
  • Ganancia de TIA programable: de 2,75 kΩ a 350 kΩ
  • Capacidad de disipación y de origen
  • Interfaz digital compatible con I²C
  • Temperatura ambiente de funcionamiento: de -40 °C a 85 °C
  • Paquete: LLP de 14 pines
Aplicaciones
  • Identificación de especies químicas
  • Aplicaciones amperométricas
  • Glucómetro sangíneo electroquímico

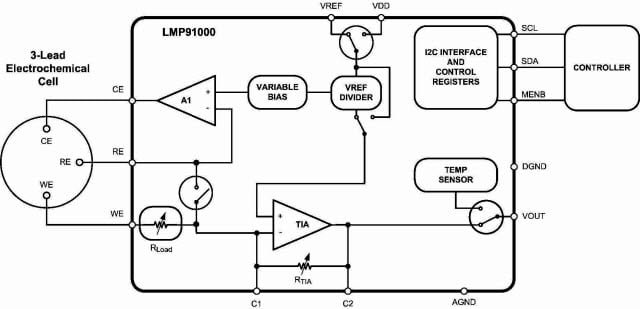

Aplicación habitual
Aplicación habitual


Módulo de evaluación LMP91000EVM de TI

El módulo de evaluación LMP91000EVM de Texas Instruments ayuda a evaluar el funcionamiento y el rendimiento del frontal analógico del sensor LMP91000 para el sensor electroquímico. El LMP91000EVM forma parte de la plataforma de evaluación del AFE de sensor.

Distribución de la placa
