Sensores magnéticos de ángulo TLE500x/TLE501x de Infineon
Los sensores magnéticos de ángulo TLE500x/TLE501x de Infineon están diseñados con un principio de detección magnética de ángulo basado en la tecnología demostrada de resistencia magnética Giant (iGMR), homologada para su uso en automóviles, con circuitos integrados en un chip. Estos dispositivos pueden determinar la orientación absoluta de un campo magnético para todo el intervalo entre 0° y 360°, con una elevada precisión y resolución angular. Estos productos ofrecen las ventajas de un procesamiento de señales rápido e integrado, tiempos de retardo cortos y diferentes opciones de interfaz. Entre sus aplicaciones típicas se incluyen la codificación magnética, la conmutación de motores, la medición del ángulo de giro y de la posición de rotación.
|
|
Los sensores de ángulo TLE5009 basados en la tecnología GMR son sensores de ángulo con salidas analógicas. Este dispositivo detecta la orientación de un campo magnético mediante la medición del seno y el coseno de un ángulo con los elementos de la resistencia magnética Giant (GMR). Cada dispositivo proporciona tensiones de salida analógica para el seno y el coseno que describen el ángulo magnético en un intervalo de 0 a 360°. Las señales de puente GMR diferencial son las temperaturas compensadas e independientes de la potencia del campo magnético. Esto ayuda a mantener una tensión de salida constante para un amplio intervalo de temperaturas y campos. La salida analógica está diseñada para aplicaciones diferenciales. Las tensiones de salida están diseñadas para usar el intervalo dinámico de un convertidor A/D, utilizando la misma alimentación que el sensor como referencia de tensión.
Recursos adicionales
 Hoja de datos
|
|
| |
Características
- Tensión de alimentación de funcionamiento de 3 V a 5,5 V
- Consumo de corriente bajo y puesta en marcha muy rápida
- Detección de sobretensión
- Medición de ángulos sin contacto hasta 360°
- Amplitud de salida optimizada para circuitos con una tensión de alimentación de 3,3 V o 5 V (tipo -E10x0 o -E20x0, respectivamente)
- Inmunes a las variaciones de separación de aire gracias al principio de detección basado en la tecnología GMR
- Amplitud de salida constante para un amplio intervalo de temperaturas: de -40 °C a 150 °C (temperatura de unión)
|
- Precisión elevada, error de ángulo típico de 0,6°
- Homologación AEC-Q100 para automoción
- Paquete ecológico con revestimiento sin plomo
Aplicaciones
- Detección de posición de rotores para la conmutación eléctrica de motores
- Conmutadores giratorios
- Detección de ángulo de giro
- Detección de posición de válvulas o aletas
|

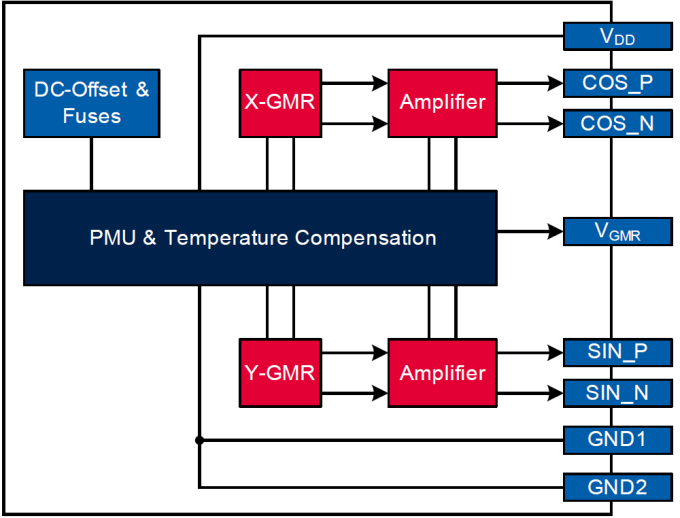

Diagrama de bloques
 |
|
El sensor de ángulo basado en GMR TLE5011 de Infineon es un sensor de ángulo de 360° que detecta la orientación de un campo magnético mediante la medición del seno y el coseno de un ángulo. Esta operación se realiza mediante los elementos monolíticos integrados de resistencia magnética Giant (iGMR). Las comunicaciones de datos se consiguen con un sistema de comunicación síncrona en serie (SSC) compatible con SPI. Los valores de seno y coseno se pueden obtener digitalmente. Estas señales se pueden procesar digitalmente para calcular la orientación del ángulo del campo magnético (imán). Este cálculo se puede realizar utilizando un algoritmo computerizado digital de rotación de coordenadas (CORDIC). Es posible conectar más de un TLE5011 a una interfaz SSC de un microcontrolador para obtener redundancia. En el caso de que se utilicen varios dispositivos TLE5011, la sincronización de los TLE5011 utilizados se realizará mediante un comando de transmisión.
Recursos adicionales
Hoja de datos
|
|
| |
Características
- Principio basado en una resistencia magnética Giant (GMR)
- Detección integrada de campos magnéticos para la medición de ángulos
- Diseñado para sistemas de 3,3 V y 5 V
- Medición de ángulos completa de 0 a 360°
- SD-ADC de bit único y alta precisión
- Representación de 16 bits de los valores de seno / coseno en la interfaz
- Amplio intervalo de funcionamiento magnético: de 30 mT a 50 mT
- Interfaz SSC bidireccional de hasta 2 Mbit/s
- Interfaz SSC de 3 pines, compatible con SPI con drenaje abierto
- ADC y filtros sincronizados con comandos externos a través del SSC
- Resistencias de prueba para simular valores de ángulos
- Tensión de alimentación de núcleos de 2,5 V
|
- Tecnología CMOS de 0,25 μm
- Homologación para automoción: de -40 °C a +150 °C (temperatura de unión)
- Inmunidad de cierre de seguridad según la norma JEDEC
- ESD > 4 kV (HBM)
- Paquete ecológico con revestimiento sin plomo
Aplicaciones
- Ángulo de giro
- Conmutación de motores CC sin escobillas
- Conmutador giratorio
- Detección angular general
|
Diagrama de bloques
 |
|
Los sensores de ángulo basados en GMR TLE5012B de Infineon son sensores de ángulo de 360° que detectan la orientación de un campo magnético. Esta operación se realiza midiendo el seno y coseno de un ángulo mediante los elementos monolíticos integrados de resistencia magnética Giant (iGMR). Estas señales sin tratamiento (seno y coseno) se procesan digitalmente de forma interna para calcular la orientación del ángulo del campo magnético (imán). El TLE5012B es un sensor precalibrado. Los parámetros de calibración se guardan en fusibles láser. En la puesta en marcha, los valores de los fusibles se escriben en flip-flops, donde estos valores se pueden modificar con los parámetros específicos de la aplicación. Las comunicaciones de datos se consiguen con un sistema de comunicación síncrona en serie (SSC) configurable mediante SPI. La configuración del sensor se guarda en registros, a los que se puede acceder a través de la interfaz SSC.
Recursos adicionales
Hoja de datos
|
|
| |
Características
- Principio basado en una resistencia magnética Giant (GMR)
- Detección integrada de campos magnéticos para la medición de ángulos
- Medición de ángulos de 360° con contador de revoluciones y medición de velocidad angular
- Dos SD-ADC de bit único y alta precisión
- Representación de 15 bits del valor absoluto del ángulo en la salida (resolución de 0,01°)
- Representación de 16 bits de los valores de seno / coseno en la interfaz
- Error de ángulo máx. de 1,0° durante toda la vida útil e intervalo de temperatura con calibración automática activada
- Interfaz SSC bidireccional de hasta 8 Mbit/s
- Compatible con el Nivel de integridad de seguridad (SIL), con funciones de diagnóstico e información de estado
- Interfaces: SSC, PWM, Interfaz incremental (IIF), Modo de conmutación Hall (HSM), Código corto de PWM (SPC, basado en el protocolo SENT definido en SAE J2716)
|
- Los pines de salida se pueden configurar (programados o preconfigurados) como push-pull o drenaje abierto
- Se admite el funcionamiento en modo bus de varios sensores en una línea con una interfaz SSC o SPC en la configuración de drenaje abierto
- Tecnología CMOS de 0,25 μm
- Homologación para automoción: de -40 °C a 150 °C (temperatura de unión)
- ESD > 4 kV (HBM)
- Conforme con RoHS (paquete sin plomo)
- Sin halógenos
Aplicaciones
- Motor con conmutación eléctrica
- Conmutadores giratorios
- Mediciones de ángulo de giro
- Detección angular general
|

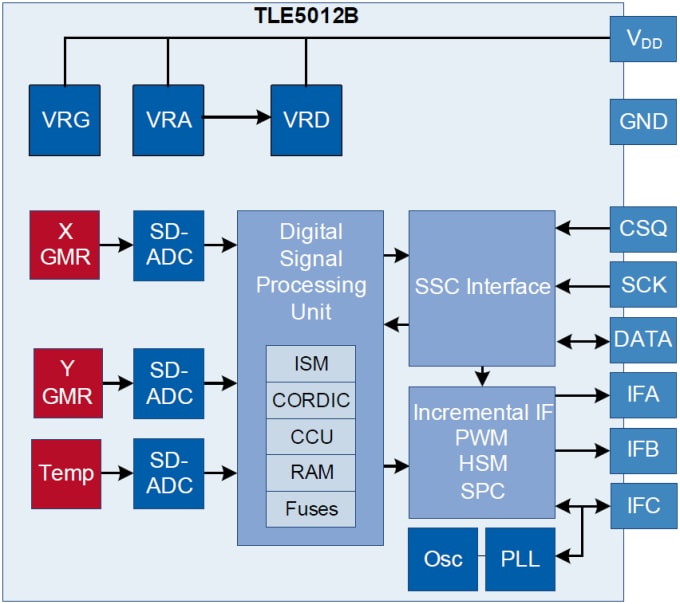

Diagrama de bloques
 |
|
