Resumen del Kinetis K de Freescale
Los microcontroladores Kinetis K de 32 bit semiconductores de Freescale representan la gama de productos más escalable de ARM Cortex-MCU M4 de la industria. La gama Kinetis está compuesta por ocho familias de MCU con más de 200 dispositivos compatibles con pines, periféricos y software con un rendimiento y escalabilidad excelentes. Los MCU Kinetis de Freescale son compatibles gracias a la innovadora tecnología flash de almacenamiento de película fina de 90 nm (TFS) con FlexMemory exclusiva (EEPROM integrada configurable). Los MCU Kinetis Cortex-M4 presentan las últimas innovaciones en bajo consumo, alto rendimiento y capacidad de señal mixta de alta precisión.
|
Gama familia Kinetis K
|
Vídeo: Novedad esta semana en Mouser Electronics: microcontroladores Kinetis K de Freescale
Default player to use for videos embedded on Mouser.com.
|
Microcontroladores (K2) de próxima generación de Freescale
Las soluciones de MCU alimentados ARM Kinetis K (K2) de próxima generación de Freescale son la próxima generación de soluciones de Kinetis basadas en el sólido historial de escalabilidad e innovación junto a un juego de herramientas aún más ampliable. Estos MCU Kinetis K de próxima generación ofrecen un completo conjunto de herramientas de software y desarrollo con dispositivos de última generación que ofrecen un rendimiento optimizado y eficiencia de alimentación con un bajo consumo de energía dinámica líder en el sector y modos de bajo consumo flexibles líderes en su clase.
|
|
|
|
Microcontroladores Kinetis K1x de Freescale
La familia de MCU K1x es el punto de entrada a la gama Kinetis de Freescale. Los dispositivos Kinetis K1x empiezan con una memoria flash de 32 KB en un paquete de tamaño reducido de 5x5 mm 32 QFN y alcanzan hasta 1 MB en un paquete 144MAPBGA con una amplia suite de periféricos analógicos, de comunicación, de temporización y de control. Los dispositivos de la familia K1x con una alta densidad de la memoria incluyen una unidad de punto de flotación de precisión individual y un controlador flash NAND. Compatibilidad de pines, capacidad de bajo consumo flexible e innovadora FlexMemory que ayuda a resolver la mayoría de los principales puntos problemáticos para la implementación de sistemas.
Características
- Núcleo ARM Cortex-M4 con instrucciones DSP y unidad de punto de flotación de precisión individual opcional
- DMA de hasta 32 canales. Hasta 16 KB de caché. Interruptor de barra cruzada
- Memoria flash de 32 KB - 1 MB. Hasta 128 KB de SRAM
- FlexMemory de 32-512 KB
- 10 modos de consumo ultra bajo con programación flash y funcionamiento analógico hasta 1,71 V
- Temporizador de bajo consumo, RTC de bajo consumo y unidad de reactivación de baja pérdida
- ADC de alta velocidad de 16 bits. Amplificadores de ganancia programables
- DAC de 12 bits. Comparadores de alta velocidad
- Referencia de voltaje en el chip
- Interfaz táctil capacitiva de bajo consumo
- Hasta seis UART compatibles con IrDA. Un UART compatible con ISO 7816
- Interfaz I²S, hasta dos módulos CAN, hasta tres interfaces DSPI, hasta dos
- interfaces I²C
Aplicaciones
- Sensores remotos
- Sistemas HVAC
- Controladores de juegos
- Caudalímetros
|
|

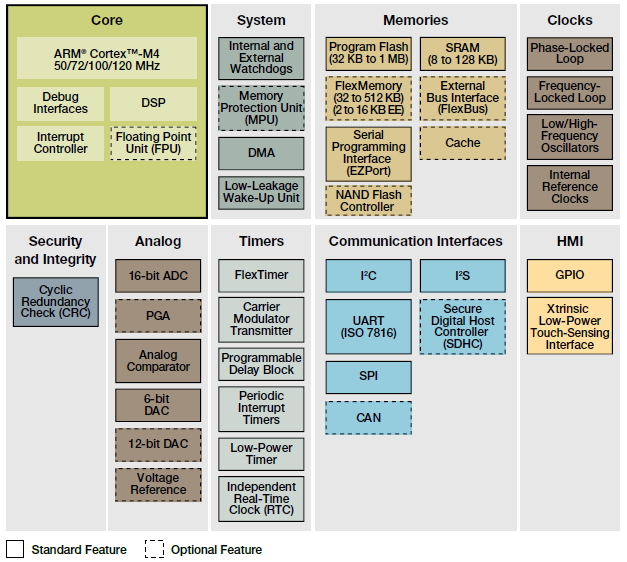

Diagrama de bloques
 |
Microcontroladores Kinetis K2x de Freescale
La familia de MCU K2x de Freescale es compatible con los pines, los periféricos y el software de la familia MCU K10 y añade un USB 2.0 de alta y máxima velocidad móvil con capacidad para detectar la carga del dispositivo. Los dispositivos Kinetis K2x empiezan con una memoria flash de 32 KB en un paquete de 5x5 mm 32 QFN y alcanzan hasta 1 MB en un paquete 144MAPBGA con una amplia suite de periféricos analógicos, de comunicación, de temporización y de control. Los dispositivos de la familia K2x con una alta densidad de la memoria incluyen una unidad de punto de flotación de precisión individual y un controlador flash NAND.
Características
- Núcleo ARM Cortex-M4 con instrucciones DSP y unidad de punto de flotación de precisión individual opcional
- DMA de hasta 32 canales. Hasta 16 KB de caché. Interruptor de barra cruzada
- USB móvil (velocidad alta y máxima) con detector de carga de dispositivo
- Unidad de protección de la memoria
- Motor de comprobación cíclica de redundancia del hardware
- Coeficiente de rendimiento sincronizado de forma independiente. Monitor de control externo
- Hasta cuatro FlexTimers con hasta 20 canales
- Transmisor modulador portador
- Interrupción periódica de 4 canales y 32 bits
- Interfaz de bus externo FlexBus
- Controlador de host digital seguro
- Controlador flash NAND
- Memoria flash 32 KB-1 MB. Hasta 128 KB de SRAM
- FlexMemory 32 KB-512 KB
Aplicaciones
- Escáneres de códigos de barras
- Reproductores multimedia portátiles
- Impresoras
- Controladores de lógica programable
|
|
Diagrama de bloques
 |
Microcontroladores Kinetis K3x de Freescale
Los pines, los periféricos y el software de la familia de MCU Kinetis K3x de Freescale son compatibles con la familia de MCU K1x, que añade un controlador LCD de la categoría de bajo consumo flexible que soporta hasta 320 segmentos. Los dispositivos Kinetis K3x empiezan con una memoria flash de 64 KB en un paquete 64QFN y alcanzan hasta 512 KB en un paquete 144MAPBGA con una amplia suite de periféricos analógicos, de comunicación, de temporización y de control.
Características
- Núcleo ARM Cortex-M4 con instrucciones DSP
- DMA de hasta 16 canales. Interruptor de barra cruzada
- Controlador LCD flexible de bajo consumo que admite hasta 320
- segmentos (40x8 o 44x4)
- Interfaz táctil capacitiva de bajo consumo
- 10 modos de consumo ultra bajo con programación flash y funcionamiento analógico
- hasta 1,71 V
- Temporizador de bajo consumo, RTC de bajo consumo y unidad de reactivación de baja pérdida
- Unidad de protección de la memoria
- Motor de comprobación cíclica de redundancia del hardware
- Coeficiente de rendimiento sincronizado de forma independiente. Monitor de control externo
- Flash de 64 KB-512 KB. Hasta 128 KB de SRAM
- FlexMemory de 32-256 KB
Aplicaciones
- Termostatos
- Medidores inteligentes
- Sistema de control del ritmo cardíaco
- Analizadores de gasometría
|
|

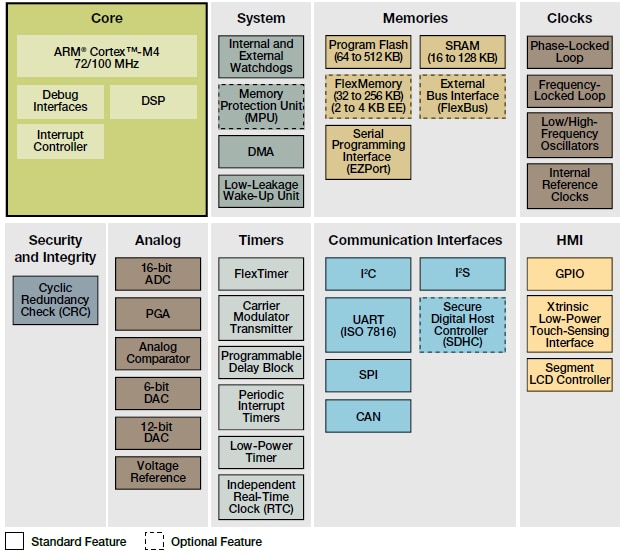

Diagrama de bloques
 |
Microcontroladores Kinetis K4x de Freescale
Los pines, los periféricos y el software de la familia de MCU Kinetis K4x de Freescale son compatibles con la familia de MCU Kinetis K1x, que añade un USB 2.0 móvil de máxima velocidad con capacidad de detección de carga del dispositivo y un controlador LCD de la categoría de bajo consumo flexible que soporta hasta 320 segmentos. Los dispositivos Kinetis K4x empiezan con una memoria flash de 64 KB en un paquete 64QFN y alcanzan hasta 512 KB en un paquete 144MAPBGA con una amplia suite de periféricos analógicos, de comunicación, de temporización y de control.
Características
- Núcleo ARM Cortex-M4 con instrucciones DSP
- DMA de hasta 16 canales. Interruptor de barra cruzada
- Hasta 100 MHz de núcleo compatible con una amplia gama de anchos de banda
- de procesamiento
- Servicio a periféricos y memoria con una reducida carga de la CPU. Accesos bus simultáneos a varios dispositivos para aumentar el ancho de banda del bus
- USB móvil (velocidad máxima) con detector de carga de dispositivo
- Controlador LCD flexible de bajo consumo que admite hasta 320 segmentos (40x8 o 44x4)
- Interfaz de bus externo FlexBus
- Controlador de host digital seguro
- Hasta tres FlexTimers con hasta 12 canales
- Transmisor modulador portador
- Interrupción de 4 canales, 32 bits
- Memoria flash de 64 KB - 512 KB. Hasta 128 KB de SRAM
- FlexMemory de 32 KB-256 KB
Aplicaciones
- Receptores de GPS
- Glucómetros
- Ordenadores para bicicleta
- Contadores de dinero
|
|
|
|

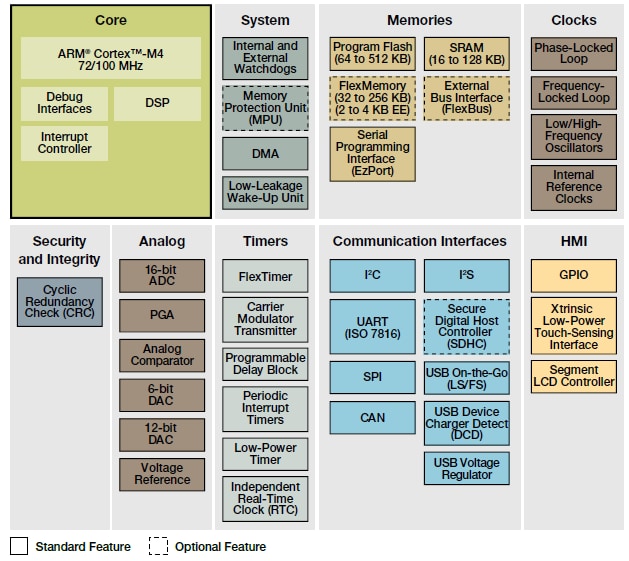

Diagrama de bloques
 |
Microcontroladores Kinetis K5x de Freescale
Los MCU K5x proporcionan a los diseñadores un motor de medición analógico compuesto por amplificadores operacionales y de transimpedancia integrados, así como por módulos de alta resolución ADC y DAC. Esta familia también cuenta con encriptación de hardware y Ethernet IEEE® 1588, USB móvil 2.0 de máxima velocidad con capacidad de detección de la carga del dispositivo y un controlador LCD flexible de la categoría de bajo consumo que admite hasta 320 segmentos. Los dispositivos empiezan con 128 KB de memoria flash en paquetes de 64 QFN que alcanzan hasta 512 KB en un paquete 144 MAPBGA.
Características
- Núcleo ARM Cortex-M4 con instrucciones DSP
- Hasta 16 canales DMA e interruptor de barra cruzada
- Hasta 2 ADC de 16 bits con PGA
- Hasta 2 DAC de 12 bits
- Bloque de retardo programable
- Amplificadores de transimpedancia y operacionales
- Referencia de voltaje (VREF)
- MAC Ethernet IEEE® 1588 con impresión de tiempo del hardware
- Coprocesador de encriptación de hardware
Aplicaciones
- Dispositivos médicos portátiles de bajo consumo
- Equipos clínicos y de laboratorio
- Equipos de medición/ensayo
- Aplicaciones de instrumentación
- Aplicaciones de control y de asistencia sanitaria a distancia
|
|

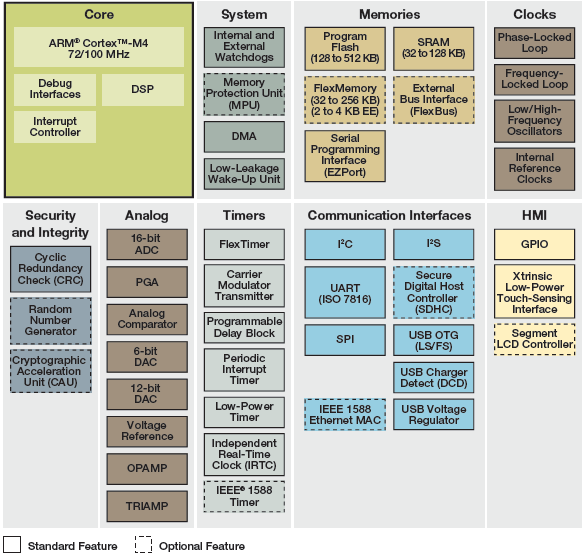

Diagrama de bloques
 |
Microcontroladores Kinetis K6x de Freescale
La familia de MCU Kinetis K6x de Freescale incluye Ethernet IEEE 1588, USB 2.0 móvil de máxima y alta velocidad con capacidad de detección de la carga del dispositivo, encriptación de hardware y capacidad de detección de manipulaciones. Los dispositivos Kinetis K6x empiezan con una memoria flash de 256 KB en paquetes 100LQFP y alcanzan hasta 1 MB en un paquete 256MAPBGA con una amplia suite de periféricos analógicos, de comunicación, de temporización y de control. Los dispositivos de la familia Kinetis K60 de Freescale con una alta densidad de la memoria incluyen una unidad de punto de flotación de precisión individual, un controlador flash NAND y un controlador DRAM.
Características
- Núcleo ARM Cortex-M4 con instrucciones DSP y unidad de punto de flotación de precisión individual opcional
- DMA de hasta 32 canales. Hasta 16 KB de caché. Interruptor de barra cruzada
- MAC Ethernet IEEE 1588 con impresión de tiempo del hardware
- USB móvil (velocidad alta y máxima) con detector de carga de dispositivo
- Coprocesador de encriptación de hardware
- Seguridad del sistema con detección de manipulación del hardware
- Interfaz de bus externo FlexBus
- Controlador de host digital seguro
- Controlador flash NAND
- Controlador DRAM
- Memoria flash 256KB-1MB. Hasta 256 KB de SRAM
- FlexMemory de 32 KB-512 KB
- Modo de potencia más bajo de la industria hasta 340 nA (K64)
Aplicaciones
- Controladores de automatización de edificios
- Paneles de control de ascensores
- Cluster de instrumentos
- Cámaras de vigilancia
|
|
|
|

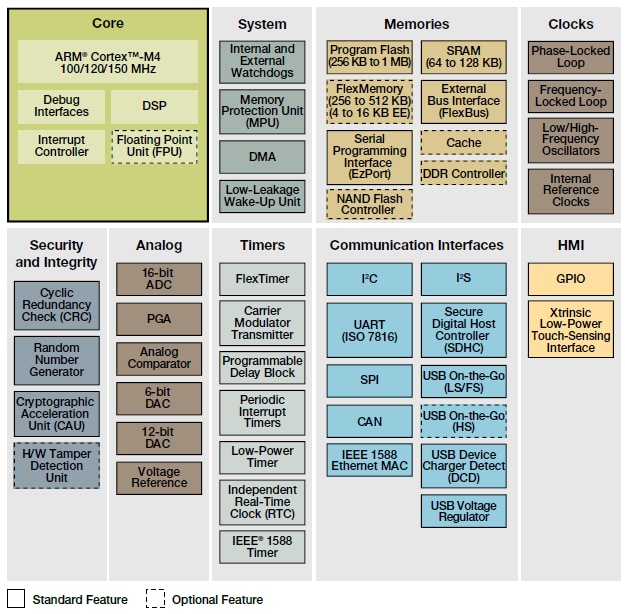

Diagrama de bloques
 |
Microcontroladores Kinetis K7x de Freescale
Los MCU K7x de Freescale incluyen un controlador LCD de gráficos integrado, MAC Ethernet IEEE 1588, USB 2.0 móvil de máxima y alta velocidad con capacidad de detección de la carga del dispositivo, encriptación de hardware y capacidad de detección de manipulaciones. Los MCU K7x están disponibles con 512 KB o 1 MB de memoria flash en paquetes MBGA de 256 pines. Cada MCU incluye un amplio paquete de periféricos analógicos, de comunicación, de temporización y de control. Todos los MCU K7x incluyen una unidad de punto de flotación de precisión individual y un controlador flash NAND. Las versiones de 256 pines incluyen un controlador DRAM en el chip para la ampliación del sistema.
Características
- Núcleo ARM Cortex-M4 con instrucciones DSP y unidad de punto de flotación de precisión individual opcional
- DMA de hasta 32 canales. Hasta 16 KB de caché. Interruptor de barra cruzada
- Controlador LCD de gráficos
- Interfaz táctil capacitiva de bajo consumo
- Coprocesador de encriptación de hardware
- Detección de manipulación del hardware
- Unidad de protección de la memoria
- Motor de comprobación cíclica de redundancia del hardware
- Coeficiente de rendimiento sincronizado de forma independiente. Monitor de control externo
Aplicaciones
- Paneles de control industriales
- Pantallas de navegación
- Terminales de punto de venta
- Equipo médico de monitorización
|
|
|
|

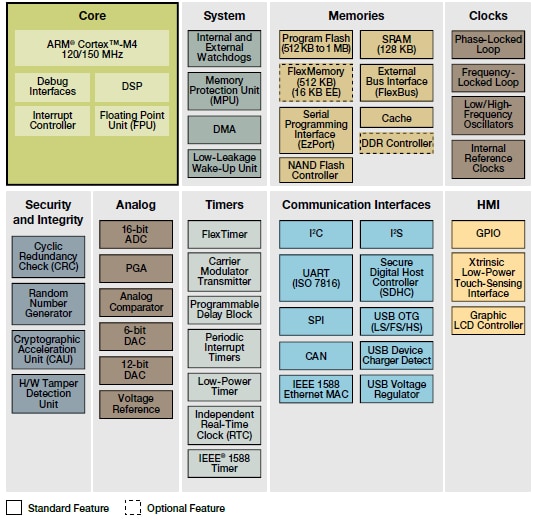

Diagrama de bloques
 |
|
