Sensores de monitorización de presión de neumáticos (TPMS) FXTH8715 de Freescale

Sensores de monitorización de presión
de neumáticos (TPMS) FXTH8715 de Freescale

Los sensores de monitorización de presión de neumáticos (TPMS) FXTH8715 de Freescale son TPMS altamente integrados con el paquete de 7 x 7 mm, el menor del mercado. Estos dispositivos tienen el menor consumo de energía de transmisión (inferior a 8 mA de IDD). También ofrecen el mayor tamaño de memoria (8 kB) disponible actualmente y una arquitectura de acelerómetro de doble eje única. Esta solución de TPMS integra un microcontrolador de 8 bits (MCU), un sensor de presión, un acelerómetro de eje XZ o eje Z, y un transmisor RF. Estos dispositivos, con un rango de presión de 100 a 1500 kPa, soportan camiones de peso medio y pesados, autobuses y vehículos de construcción. Estos mercados de TPMS están impulsados principalmente por requisitos de gestión de flotas y de mayor seguridad.
Características
  • El paquete QFN 7 x 7 x 2,2 mm permite la visualización de las juntas de soldadura para su inspección
  • Intervalo de presión de 100 a 1500 kPa
  • Acelerómetros de eje Z o eje XZ doble
  • Acelerómetro estándar o tolerancias de precisión disponibles
  • Tolerancia de alta precisión disponible para presión
  • Temporizador de activación de bajo consumo y reinicio periódico accionado por LFO
  • Máquinas de estado dedicadas para un menor consumo de energía
  • Núcleo MCU/S08 de 8 bits con SIM, interrupción y depuración/monitorización

  • RAM de 512 bytes/16 k de memoria Flash (8 k para la biblioteca de Freescale y 8 k para aplicaciones)
  • Transmisor RF interno de 315/434 MHz
  • Receptor LF interno de 125 kHz
  • Seis pines GPIO multiuso (incluidas dos entradas A/D)

Aplicaciones
  • Sistemas de control de la presión de neumáticos
  • Detección inalámbrica de muy bajo consumo

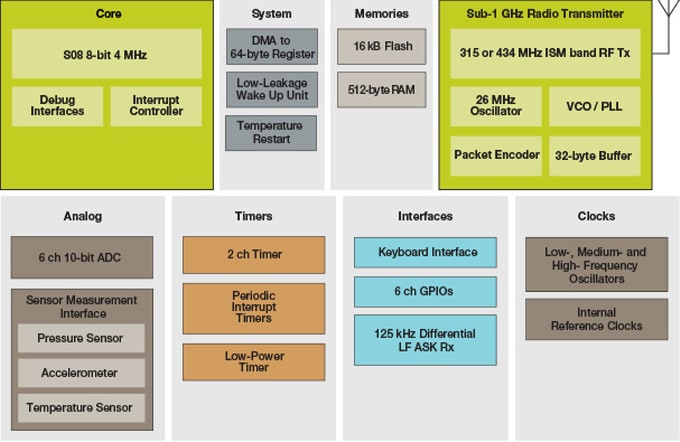

Diagrama de bloques
Diagrama de bloques
