Aislador digital SPIsolator ADUM3154 de Analog Devices

Aislador digital SPIsolator ADuM3154 de Analog Devices

El ADuM3154 de Analog Devices es un aislador digital SPIsolator™ de 3,75 kV rms y 7 canales, optimizado para una interfaz de periféricos en serie (SPI). Basado en la tecnología de los transformadores de escala de chip iCoupler® de Analog Devices Inc., el reducido retardo de propagación y su bajo nivel de fluctuación en los canales CLK, MO/SI, MI/SO y SS permiten velocidades de reloj SPI de hasta 17 MHz. El ADuM3154 también ofrece un sistema de multiplexado de selección de esclavos que permite dar servicio a un número máximo de cuatro dispositivos esclavos con un único aislador. El sistema de selección de esclavos se propaga hasta la salida deseada con una velocidad de propagación máxima, permitiendo un control completo de la secuencia. El multiplexador SS aislado se controla a través de un puerto dual de baja velocidad de 250 kbps con un tiempo de configuración de 2,5 μs. Su diseño hace que el aislador digital ADuM3154 sea ideal para controladores lógicos programables (PLC) de categoría industrial y para aplicaciones de aislamiento de sensores.

Características
  • Admite una velocidad de reloj SPI de hasta 17 MHz
  • Cuatro canales de aislamiento de señales SPI de bajo retardo de propagación y alta velocidad
  • Admite hasta 4 dispositivos esclavos
  • Paquete SSOP con 20 terminales y con fugas de 5 mm
  • Funcionamiento a alta temperatura: 125 °C
  • Alta inmunidad transitoria de modo común: >25 kV/μs
Aplicaciones
  • Controladores de lógica programable (PLC) industriales
  • Aislamiento de sensores

Part NumberIsolation VoltagePropagation Delay TimeData RatePackaging
Loading First Previous Next Last

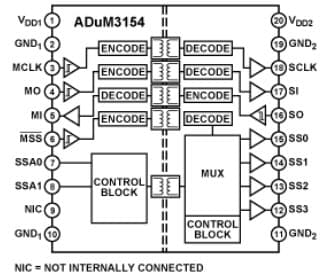

Diagrama de bloques funcional
Diagrama de bloques funcional
