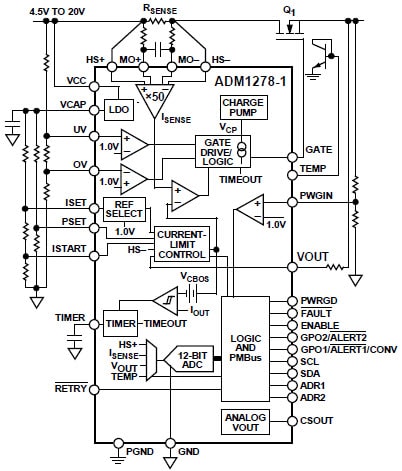

Controlador de cambio en caliente ADM1278
con interfaz PMBus de Analog DevicesEl controlador de cambio en caliente ADM1278 con interfaz PMBus de Analog Devices y permite la retirada o inserción de una placa de circuitos de una placa posterior en funcionamiento. El ADM1278 también ofrece lectura de corriente, tensión y potencia a través de un convertidor de analógico a digital (ADC) integrado de 12 bits, al que se accede utilizando una interfaz PMBus™. La corriente de carga se mide utilizando un amplificador de detección de corriente interna que mide la tensión a través de una resistencia de detección en la ruta de potencia a través de los pines HS+ y HS−. Se establece un límite de corriente predeterminado de 20 mV, aunque este límite puede ajustarse, si fuera necesario, utilizando una red de separadores de resistencias desde la tensión de referencia interna hasta el pin ISET. El ADM1278 limita la corriente que pasa a través de la resistencia de detección mediante el control de la tensión de compuerta de un FET de canal N externo en la ruta de potencia, a través del pin GATE. La tensión de detección, y por lo tanto la corriente de carga, se mantienen por debajo del valor máximo predeterminado. El ADM1278 protege la FET externa limitando el tiempo que el FET permanece activado cuando la corriente se encuentra en su máximo valor. Este tiempo de límite de corriente se establece mediante la selección del condensador conectado al pin TIMER. Además, se utiliza un programa de plegado de potencia constante para controlar la disipación de potencia en el MOSFET durante los estados de encendido y fallo. El nivel de esta potencia, junto con el tiempo de regulación TIMER, pueden ajustarse para garantizar que el MOSFET permanezca dentro de los límites del área de funcionamiento seguro (SOA). También está disponible un límite de corriente de puesta en marcha para el encendido de dv/dt. En el caso de que se produzca un cortocircuito, un detector rápido de sobrecorriente interna responde en menos de 320 ns y ordena a la compuerta que se cierre. Un dispositivo de extracción de 1.500 mA garantiza una respuesta rápida del FET. El ADC de 12 bits mide la corriente en la resistencia de detección, la tensión de alimentación en el pin HS+, la tensión de salida y la temperatura en el dispositivo NPN externo. Una interfaz PMBus permite que un controlador lea los datos del ADC. Se pueden seleccionar hasta 16 direcciones I²C únicas, en función de cómo estén conectados los pines del ADRx. Disponible en un LFCSP de 32 terminales con un pin RETRY que los diseñadores pueden configurar para la recuperación automática o desbloqueo en caso de fallo por sobrecorriente, el controlador de cambio en caliente ADM1278 es ideal para servidores, sistemas de monitorización y control de potencia/control económico de potencia, equipos de oficinas centrales y equipos de telecomunicaciones y comunicación de datos.
|
