CI de medición de energía multifunción polifásicos
ADE78x de Analog DevicesLos CI de medición de energía multifunción polifásicos ADE78x de Analog Devices son CI de medida de energía eléctrica trifásica de alta precisión con interfaces en serie y tres salidas de pulso flexibles. Los CI ADE78x incorporan convertidores de analógico a digital (ADC) Σ-Δ de segundo orden, un integrador digital, circuitería de referencia y todos los procesamientos de señales necesarios para realizar una medición de energía total (fundamentales y armónicos) activa, reactiva (ADE7858A, ADE7868A y ADE7878A) y aparente, y cálculos de rms en diferentes configuraciones trifásicas, como servicios wye o delta, con tres y cuatro cables. El dispositivo incluye registros de muestreo de formas de onda para permitir el acceso a todas las salidas de ADC. El ADE78x también incluye mediciones de calidad de potencia, como detección de tensión baja o alta en periodos cortos, variaciones de corriente elevadas en periodos cortos, mediciones de periodos de tensión en línea y ángulos entre tensiones y corrientes de fase. El ADE78x cuenta con dos pines de solicitud de interrupción, IRQ0 e IRQ1, para indicar que se ha producido un evento de interrupción habilitada. Para los ADE7868A/ ADE7878A, tres modos de potencia baja de diseño especial garantizan la continuidad de la acumulación de la energía cuando los ADE7868A/ ADE7878A están siendo manipulados
|

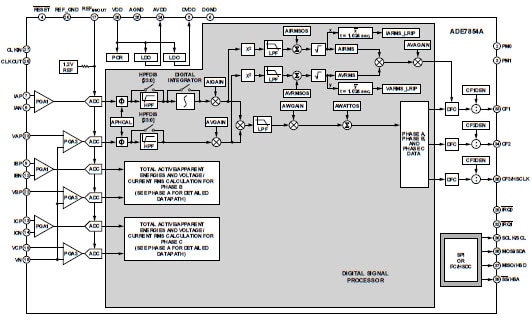

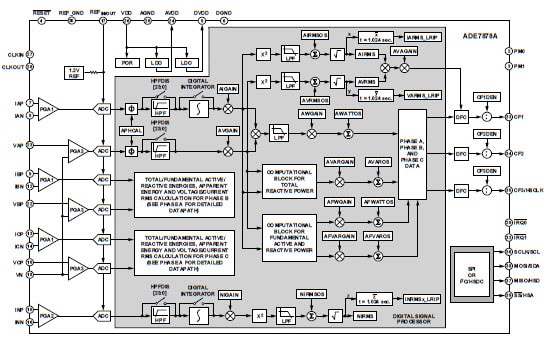

Características - Muy preciso; compatible con los estándares EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22 e IEC 62053-23
- Compatible con contadores trifásicos, de 3 o 4 cables (en triángulo o en Y) y otros servicios trifásicos
- Proporciona una medición total (fundamentales y armónicos), activa, reactiva y aparente de energía y una medición activa/reactiva de fundamentales de energía en cada fase y en el sistema completo
- Error del 0,1% (típico) en energía activa y reactiva en un intervalo dinámico de 1.000 a 1 a TA = 25 °C
- Error del 0,2% (típico) en energía activa y reactiva en un intervalo dinámico de 3.000 a 1 a TA = 25 °C
- Mediciones medias de rms disponibles en registros de rms de rizado bajo
- Compatible con transformadores de corriente y sensores de corriente di/dt
- Canal de ADC dedicado para entrada de corriente neutra
- Medición de corriente neutra estimada mediante el cálculo del rms de la suma de las corrientes de fase en las 3 fases
|
