Procesadores de audio digital ADAU145x SigmaDSP de Analog Devices

Procesadores de audio digital ADAU145x
SigmaDSP de Analog Devices

Los procesadores de audio digital ADAU1452/ADAU1451/ADAU1450 SigmaDSP de Analog Devices son sistemas homologados para automoción y superan sobradamente las capacidades de procesamiento de señales digitales de los dispositivos SigmaDSP® anteriores. Su arquitectura de hardware renovada está optimizada para un procesamiento eficiente de las señales de audio. Los algoritmos de procesamiento de audio se ejecutan muestra por muestra y bloque por bloque, pudiéndose ejecutar de forma simultánea en un flujo de procesamiento de señales creado utilizando la herramienta de programación gráfica SigmaStudio™. La nueva arquitectura del núcleo del procesador de señales digitales (DSP) permite que algunos algoritmos de procesamiento de audio se ejecuten con un número significativamente menor de instrucciones en comparación con los dispositivos SigmaDSP anteriores, mejorando enormemente la eficiencia del código. El núcleo DSP de eficiente gestión de consumo ejecuta programas completos al mismo tiempo que consume únicamente unos pocos cientos de milivatios (mW) de alimentación y puede ejecutar una carga máxima de programas con un consumo inferior a un vatio, incluso cuando las temperaturas superan los 100 °C. Este consumo relativamente bajo y su reducido tamaño, hacen que los procesadores ADAU1452/ADAU1451/ADAU1450 sean ideales para la sustitución de DSP de uso general y mayor consumo con la misma carga de procesamiento.

Diferencias entre el ADAU1452, ADAU1451 y ADAU1450

Las tres variantes de este dispositivo se diferencian por lo siguiente.

  • Memoria
  • Frecuencia del núcleo DSP
  • Disponibilidad de interfaces S/PDIF
  • Configuración de ASRC

Como el ADAU1450 no incluye un transmisor ni un receptor S/PDIF, los pines de SPDIFIN y SPDIFOUT no son funcionales. Asimismo, la configuración de cualquier registro relativo a la entrada o salida de S/PDIF en el ADAU1450 no tiene ningún efecto en el funcionamiento del dispositivo.

Además, como el ADAU1450 no contiene ASRC, la configuración de cualquier registro relativo a los ASRC en el ADAU1450 no tiene ningún efecto en el funcionamiento del dispositivo.

Características
  • Homologado para aplicaciones de automoción
  • DSP de audio totalmente programable para mejorar el procesamiento del sonido
  • Incluye SigmaStudio, una herramienta gráfica de programación patentada para el desarrollo de flujos de señales personalizados
  • Núcleo SigmaDSP de hasta 294,912 MHz, 32 bits y 1,2 V
    • Hasta 6.144 instrucciones SIMD por muestreo a 48 kHz
    • Hasta 40 kWords de RAM de parámetros/datos
    • Retardo de audio digital de hasta 800 ms a 48 kHz
  • E/S y enrutado de audio
    • 4 puertos de entrada en serie, 4 puertos de salida en serie
    • E/S digital de 48 canales y 32 bits, para una velocidad de muestre de hasta 192 kHz
    • Configuración flexible para TDM, I²S, formatos justificados a izquierda y derecha, y PCM
    • Hasta 8 ASRC estéreo con ratios desde 1:8 hasta 7.75:1 y DNR de 139 dB
    • Entrada y salida S/PDIF estéreo (no en el ADAU1450)
    • Cuatro canales de entrada de micrófono PDM
    • Puertos serie TDM direccionables con bytes y multicanal
  • Osciladores de reloj para generar el reloj maestro a partir de cristal
  • Generadores de reloj flexibles y PLL de enteros
  • Sensor de temperatura de pastilla integrado
  • Interfaces de control I²C y SPI (esclavo y maestro)
  • Funcionamiento independiente
    • Arranque automático desde EEPROM de serie
    • ADC de control auxiliar de SAR de 6 canales y 10 bits
    • 14 pines multifunción para salidas y controles digitales
  • Regulador en chip para generar 1,2 V a partir de una alimentación de 3,3 V
  • Paquete LFCSP de 72 terminales, 10 mm × 10 mm con disipador expuesto de 5,3 mm
  • Intervalo de temperatura: de –40 °C a +105 °C

Aplicaciones
  • Procesamiento de audio para automoción
  • Unidades de control
  • Sistemas de navegación
  • Sistemas
  • de entretenimiento de los asientos traseros
  • Amplificadores DSP (amplificadores de sistemas de sonido)
  • Procesamiento de audio comercial y profesional

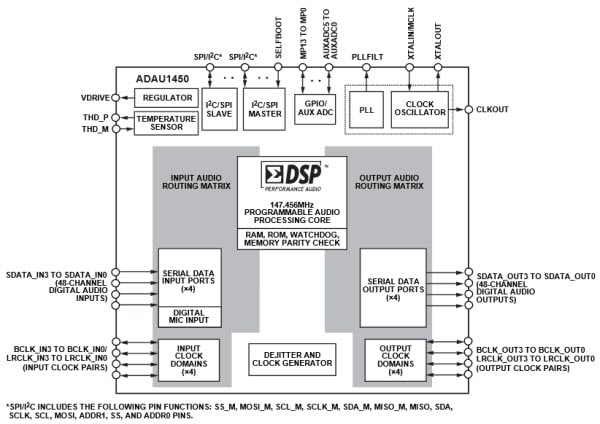

Diagrama de bloques funcional de ADAU1450
Diagrama de bloques funcional de ADAU1450
Diagrama de bloques funcional de ADAU1452/ADAU1451
Diagrama de bloques funcional de ADAU1452/ADAU1451
