DAC cuádruple de 16 bits AD9144 de Analog Devices

DAC cuádruple de 16 bits AD9144 de Analog Devices

El DAC cuádruple AD9144 de Analog Devices es un convertidor de digital a analógico (DAC) dual, de 16 bits y elevado rango dinámico, que proporciona una velocidad máxima de muestreo de 2,8 GSPS, lo que permite la generación de varias portadoras hasta la frecuencia Nyquist. Las salidas del DAC están optimizadas para interactuar sin problemas con moduladores de cuadratura analógicos (AQM) ADRF672x. Una interfaz de puertos en serie (SPI) de 3 o 4 cables opcional proporciona la capacidad de programar y recibir información de numerosos parámetros internos. La corriente de salida a escala completa puede programarse para un rango típico de 13,9 mA a 27,0 mA. Disponible en un reducido paquete LFCSP de 88 terminales, el AD9144 es ideal para comunicaciones inalámbricas, comunicaciones de banda ancha, diferentes tipos de transmisiones, entradas/salidas múltiples (MIMO), instrumentación y equipos para pruebas automatizadas.

Características
  • Admite velocidades de transmisión de datos de entrada > 1 GSPS
  • Diseño patentado de bajas señales espurias y distorsión
    • IMD GSM de 6 portadoras = IF de 77 dBc a 75 MHz
    • SFDR = IF de 82 dBc a DC, −9 dBFS
    • Interfaz flexible JESD204B de 8 vías
    • Compatibilidad con el modo DAC dual a 2,8 GSPS
  • Sincronización multichip
    • Latencia fija
    • Compensación de latencia del generador de datos
  • Filtro de interpolación seleccionable: 1×, 2×, 4×, 8×
    • Arquitectura de bajo consumo
  • Detección de tensión de la señal de entrada
    • Parada de emergencia para protección de los circuitos analógicos posteriores
  • La función de habilitación de transmisión permite ahorrar más energía
  • Multiplicador de reloj PLL de ruido bajo, alto rendimiento
  • Filtro de sincronización inversa digital
  • Baja potencia: 1,6 W a 1,6 GSPS, 1,7 W a 2,0 GSPS, a máximo rendimiento
  • LFCSP de 88 terminales con disipador expuesto
Aplicaciones
  • Comunicaciones inalámbricas
    • Estaciones base 3G/4G W-CDMA
    • Repetidores de banda ancha
    • Radios definidos mediante software
  • Comunicaciones de banda ancha
    • Punto a punto
    • Servicio de distribución multipunto local (LMDS) y servicio de distribución multipunto multicanal (MMDS)
  • Diferentes sistemas de transmisión, entradas/salidas múltiples (MIMO)
  • Instrumentación
  • Equipo de pruebas automáticas

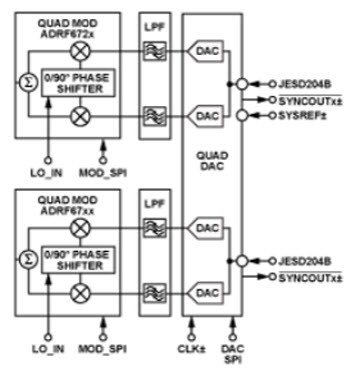

Diagrama de bloques funcional
Diagrama de bloques funcional
