ADC/DAC configurables AD5593R de Analog Devices
con referencia en chip e interfaz I²C

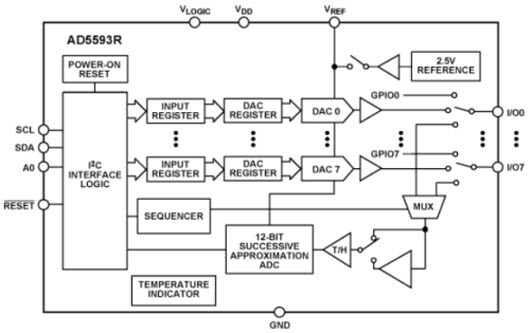

Los ADC/DAC configurables AD5593R de Analog Devices con referencia en chip e interfaz I²C incluyen ocho pines de E/S que los diseñadores pueden configurar de forma independiente como salidas de DAC, entradas de ADC, salidas digitales o entradas digitales. Cuando un pin de E/S se configura como una salida analógica, los dispositivos se controlan mediante un DAC de 12 bits. El rango de salida de los DAC es de 0 V a VREF o de 0 V a 2 × VREF. Cuando un pin de E/S se configura como una entrada analógica, los dispositivos se conectan a un ADC de 12 bits a través de un multiplexador analógico. El rango de entrada de los ADC es de 0 V a VREF o de 0 V a 2 × VREF. Los diseñadores también pueden configurar los pines de E/S para pines de entrada o salida digital (GPIO) de uso general. Al acceder a los registros de GPIO a través de una operación de escritura o lectura de I²C, el estado de los pines GPIO puede ajustarse o leerse. El AD5593R proporciona una referencia integrada de 2,5 V y 20 ppm/°C que está deshabilitada de forma predeterminada y un indicador integrado de temperatura que ofrece una indicación de la temperatura de la pastilla. El valor de temperatura se lee como parte de la secuencia de lectura del ADC. Con un funcionamiento en un rango de temperatura de −40 ºC a +105 ºC, el ADC/DAC configurable de 12 bits y 8 canales AD5593R es ideal para tareas de control y monitorización, así como para aplicaciones de E/S analógicas y digitales de uso general.
