SEAM-20-09.0-S-04-2-A-K-TR

Name: Samtec SEAM-20-09.0-S-04-2-A-K-TR
Brand: Samtec
SKU: 200-SEAM2009.0S042AK
Price: 15.13 EUR
Availability: InStock

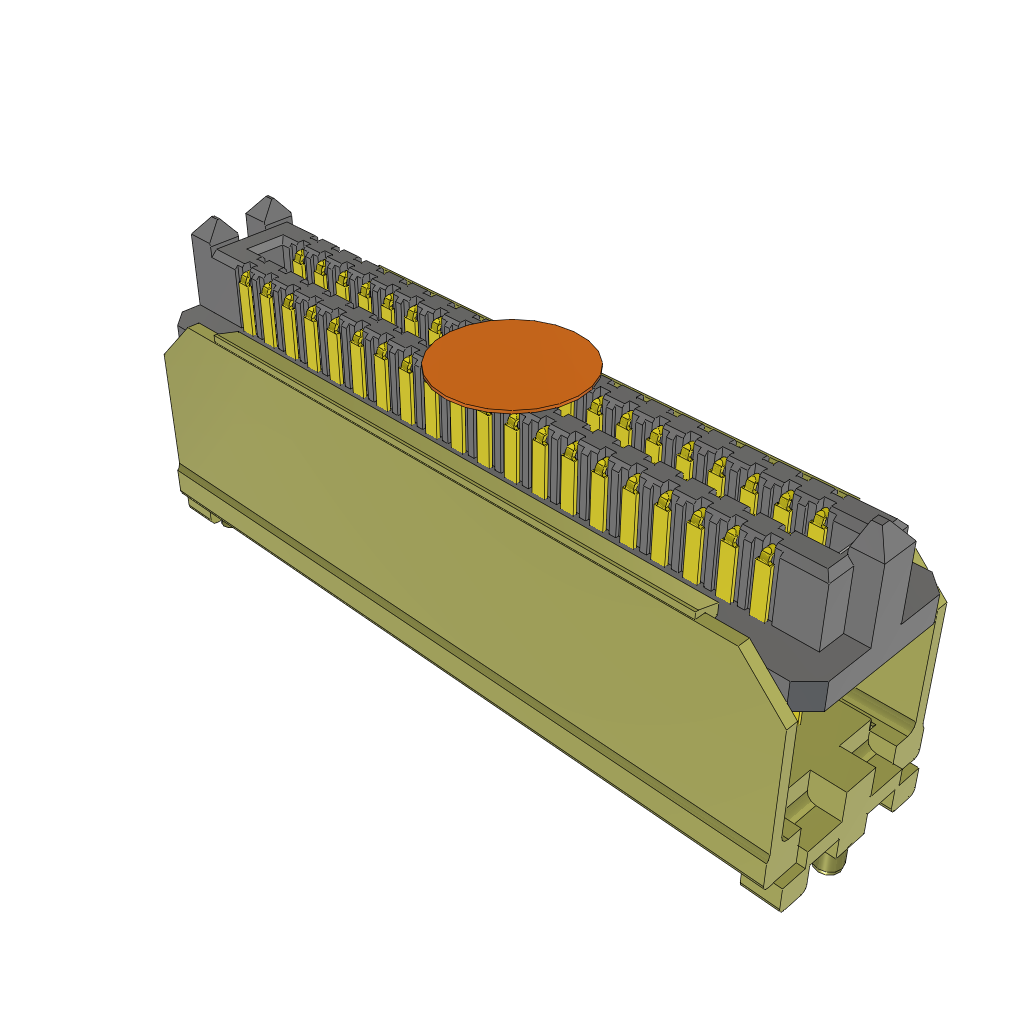

Las imágenes son sólo para referencia
Ver especificaciones del producto

Mouser REF:

200-SEAM2009.0S042AK

Fabr. N.º:

SEAM-20-09.0-S-04-2-A-K-TR

Fabr.:

Samtec

Descripción:

Conectores placa a placa y mezzanine .050 SEARAY High-Speed High-Density Open-Pin-Field Array Terminal

Hoja de datos:

SEAM-20-09.0-S-04-2-A-K-TR Hoja de datos (PDF)

Modelo ECAD:

Descargue el Cargador de bibliotecas gratuito para convertir este archivo para su herramienta ECAD. Obtenga más información del modelo ECAD.

Más información

Más información sobre Samtec SEAM-20-09.0-S-04-2-A-K-TR

En existencias: 155

Existencias:: 155 Puede enviarse inmediatamente

Se ha producido un error inesperado. Intente de nuevo más tarde.
Plazo de producción de fábrica:: 4 Semanas Tiempo estimado para la producción en fábrica para cantidades superiores a las mostradas.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

-,-- €

Precio total:

-,-- €

Tarifa estimada:

Precio (EUR)

Cant.	Precio unitario	Precio total
	15,13 €	15,13 €
	14,47 €	144,70 €
	13,92 €	348,00 €
	12,91 €	645,50 €
Bobina completo(s) (realice el pedido en múltiplos de 125)
	11,09 €	1.386,25 €
	10,52 €	2.630,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor del atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Conectores placa a placa y mezzanine
RoHS:
Producto:	Headers
Número de posiciones:	160 Position
Paso:	1.27 mm (0.05 in)
Número de filas:	4 Row
Estilo de terminación:	Solder
Ángulo de montaje:	Vertical
Altura de pila:	14 mm, 15 mm, 15.5 mm, 16.5 mm
Valor de corriente:	2.7 A
Voltaje máximo:	240 VAC
Tasa de datos máxima:	56 Gbps
Temperatura operativa mínima:	- 55 C
Temperatura operativa máxima:	+ 125 C
Recubrimiento del contacto:	Gold
Material del contacto:	Copper Alloy
Material de la carcasa:	Liquid Crystal Polymer (LCP)
Serie:	SEAM
Empaquetado:	Reel
Empaquetado:	Cut Tape
Aplicación:	Power, Signal
Marca:	Samtec
Frecuencia de datos:	56 Gbps
Estilo de montaje:	SMD/SMT
Tipo de producto:	Board to Board & Mezzanine Connectors
Cantidad del paquete de fábrica:	125
Subcategoría:	Board to Board & Mezzanine Connectors
Nombre comercial:	SEARAY
Peso unitario:	470,790 mg

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla

Seleccione al menos una casilla para mostrar productos similares dentro de esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Hoja de datos

SEAM-20-09.0-S-04-2-A-K-TR Hoja de datos (PDF)

Images

Imagen

Models

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

High-Density Arrays

Samtec High-Density Arrays include board-to-board mezzanine connectors and rectangular cable assemblies. These components are offered in a range of mounting angles, including horizontal, right, straight, and vertical with a wide selection of termination styles. The number of positions ranges from 100 to 560 while the number of rows ranges from 4 to 14. Samtec High-Density Arrays are available in several pitches, including 0.635mm, 0.8mm, and 1.27mm.

Conectores de la serie SEAM SEARAY™

Los conectores de la serie SEAM SEARAY™ de Samtec ofrecen un rendimiento PAM4 de 56 Gbps. Estos conectores disponen de una red con una inclinación de 0,050" (1,27 mm) para ofrecer la máxima flexibilidad de enrutamiento y conexión a tierra, así como un máximo de 500 E/S de terminal simple. También incluyen otras características, como los resistentes contactos Edge Rate®, fuerzas bajas de insersión/desconexión y disponibilidad en alturas de apilado de 7 mm - 17,5 mm.

5G Solutions

Samtec 5G Solutions support the ultra-high frequencies and high data rates that emerging 5G technologies demand. As this 5G network quickly gains momentum, new systems, devices, and equipment are needed for technologies such as mmWave, Massive MIMO, beamforming, and full-duplex (FDX). Samtec 5G Solutions feature high-performance products for four applications: Test and Development Systems, Remote Radio and Active Antennas, Network Equipment, and Automotive and Transportation.

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).

5G Automotive & Transportation Solutions

Samtec 5G Automotive and Transportation Connectivity meets the needs of the growing 5G network market. As implementation of the 5G network quickly gains momentum, high-performance devices, systems, and test and measurement equipment are needed to support the ultra-high frequencies and high data rates that technologies like mmWave, Massive MIMO, beamforming, and full duplex demand. Samtec offers high-performance interconnects and high-level technical expertise to support these requirements, including an expanding portfolio of solutions ideal for Automotive applications.
