SEAF-20-05.0-L-04-2-A-LP-K-TR

Name: Samtec SEAF-20-05.0-L-04-2-A-LP-K-TR
Brand: Samtec
SKU: 200-F20050L042ALPKTR
Price: 10.5 EUR
Availability: InStock

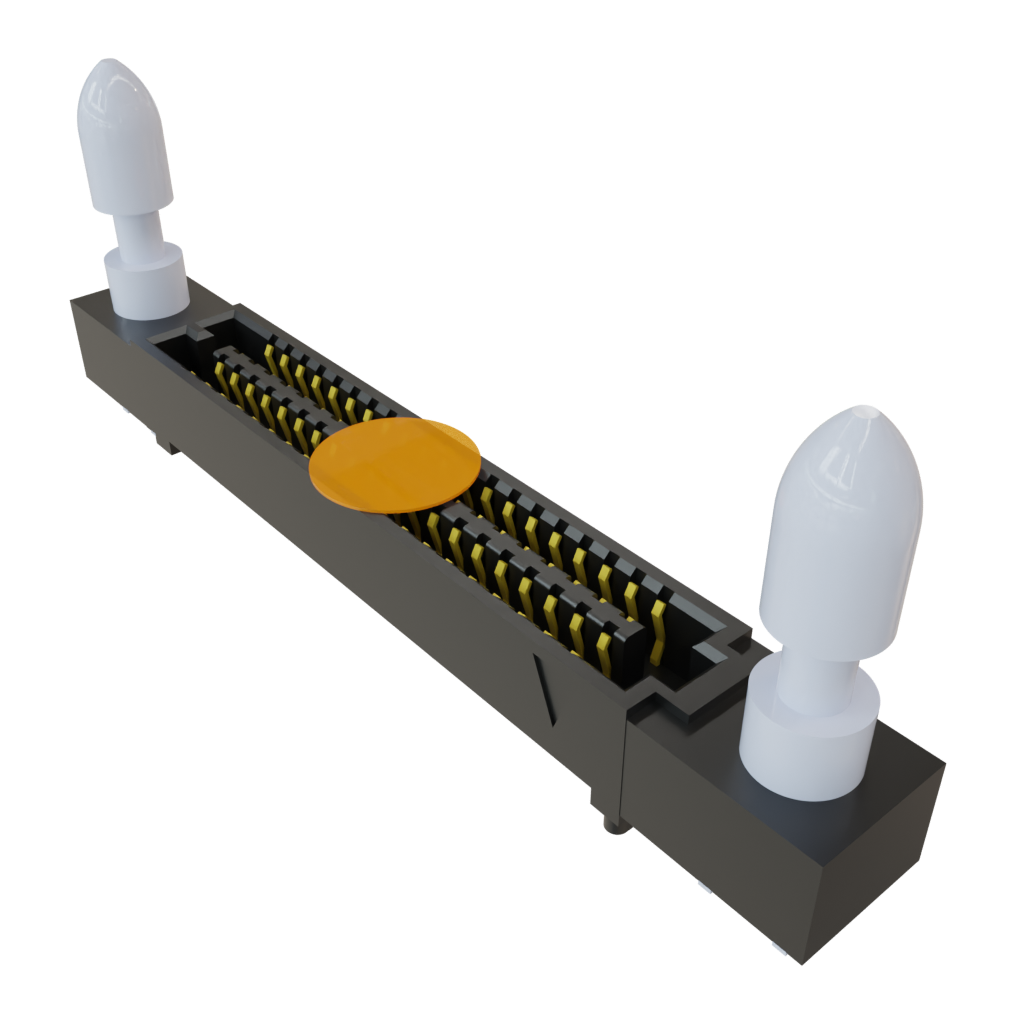

Las imágenes son sólo para referencia
Ver especificaciones del producto

Mouser REF:

200-F20050L042ALPKTR

Fabr. N.º:

SEAF-20-05.0-L-04-2-A-LP-K-TR

Fabr.:

Samtec

Descripción:

Conectores placa a placa y mezzanine .050 SEARAY High-Speed High-Density Open-Pin-Field Array Socket

Hoja de datos:

SEAF-20-05.0-L-04-2-A-LP-K-TR Hoja de datos (PDF)

Modelo ECAD:

Descargue el Cargador de bibliotecas gratuito para convertir este archivo para su herramienta ECAD. Obtenga más información del modelo ECAD.

Más información

Más información sobre Samtec SEAF-20-05.0-L-04-2-A-LP-K-TR

En existencias: 160

Existencias:: 160 Puede enviarse inmediatamente

Se ha producido un error inesperado. Intente de nuevo más tarde.
Plazo de producción de fábrica:: 10 Semanas Tiempo estimado para la producción en fábrica para cantidades superiores a las mostradas.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

-,-- €

Precio total:

-,-- €

Tarifa estimada:

Precio (EUR)

Cant.	Precio unitario	Precio total
	10,50 €	10,50 €
	9,80 €	98,00 €
	9,26 €	231,50 €
	8,48 €	424,00 €
Bobina completo(s) (realice el pedido en múltiplos de 100)
	7,43 €	743,00 €
	7,05 €	3.525,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor del atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Conectores placa a placa y mezzanine
RoHS:
Producto:	Sockets
Número de posiciones:	80 Position
Paso:	1.27 mm (0.05 in)
Número de filas:	4 Row
Estilo de terminación:	Solder
Ángulo de montaje:	Vertical
Altura de pila:	7 mm, 8 mm, 8.5 mm, 11.5 mm, 12 mm, 14 mm, 16 mm
Valor de corriente:	2.7 A
Voltaje máximo:	240 VAC
Tasa de datos máxima:	56 Gbps
Temperatura operativa mínima:	- 55 C
Temperatura operativa máxima:	+ 125 C
Recubrimiento del contacto:	Gold
Material del contacto:	Copper Alloy
Material de la carcasa:	Liquid Crystal Polymer (LCP)
Serie:	SEAF
Empaquetado:	Reel
Empaquetado:	Cut Tape
Aplicación:	Power, Signal
Marca:	Samtec
Frecuencia de datos:	56 Gbps
Inflamabilidad máxima:	UL 94 V-0
Estilo de montaje:	SMD/SMT
Tipo de producto:	Board to Board & Mezzanine Connectors
Cantidad del paquete de fábrica:	100
Subcategoría:	Board to Board & Mezzanine Connectors
Nombre comercial:	SEARAY

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla

Seleccione al menos una casilla para mostrar productos similares dentro de esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Hoja de datos

SEAF-20-05.0-L-04-2-A-LP-K-TR Hoja de datos (PDF)

Images

Imagen

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

High-Density Arrays

Samtec High-Density Arrays include board-to-board mezzanine connectors and rectangular cable assemblies. These components are offered in a range of mounting angles, including horizontal, right, straight, and vertical with a wide selection of termination styles. The number of positions ranges from 100 to 560 while the number of rows ranges from 4 to 14. Samtec High-Density Arrays are available in several pitches, including 0.635mm, 0.8mm, and 1.27mm.

5G Solutions

Samtec 5G Solutions support the ultra-high frequencies and high data rates that emerging 5G technologies demand. As this 5G network quickly gains momentum, new systems, devices, and equipment are needed for technologies such as mmWave, Massive MIMO, beamforming, and full-duplex (FDX). Samtec 5G Solutions feature high-performance products for four applications: Test and Development Systems, Remote Radio and Active Antennas, Network Equipment, and Automotive and Transportation.

SEARAY™ SEAF & SEAM Connectors

Samtec SEARAY™ SEAF and SEAM Connectors feature a 1.27mm pitch grid, a rugged Edge Rate®contact system, and up to 56Gbps high-speed performance. SEAF high-density socket connectors series includes the SEAF-RA right-angle socket, the SEAF8 0.8mm open-pin-field array, the SEAFP press-fit socket, and the SEAFP-RA right-angle press-fit socket. The SEAM connectors feature low insertion/withdrawal forces and are available in 7mm to 17.5mm stack heights. Samtec SEARAY SEAF and SEAM Connectors meet IPC-A-610F and IPC J-STD-001F standards.

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).

Conjuntos de cables de matriz de alta velocidad SEAC SEARAY™

Los conjuntos de cables de matriz de alta velocidad SEAC SEARAY™ de Samtec ofrecen un tamaño de paso de 1,27 mm y un enrutamiento de señal de extremo único de 50 Ω. Esta serie de conjuntos de cables se acopla a las tomas SEAC SEARAY y ofrece una corriente nominal de 0,4 A, una tensión de 120 V_CA y un intervalo de humedad de funcionamiento de hasta el 95 %. Los conjuntos de cables de matriz de alta velocidad SEAC SEARAY de Samtec están diseñados para aplicaciones de alta velocidad con un paso mínimo.

SEARAY™ SEAF High-Density Socket Connectors

Samtec SEARAY™ SEAF High-Density Socket Connectors feature 7mm to 40mm stack heights and up to 56Gbps performance rating. The SEAF series includes the SEAF-RA right-angle socket, the SEAF8 0.8mm open-pin-field array, the SEAFP press-fit socket, and the SEAFP-RA right-angle press-fit socket. SEAF socket connectors offer a solder on each tail for ease of processing and up to 560 single-ended I/Os or 140 differential pairs. Samtec SEARAY SEAF High-Density Socket Connectors are ideal for parallel, perpendicular, and coplanar applications.
