XF3M-3415-1B

Name: Omron XF3M-3415-1B
Brand: Omron Electronics
SKU: 653-XF3M-3415-1B
Price: 2.08 EUR
Availability: InStock

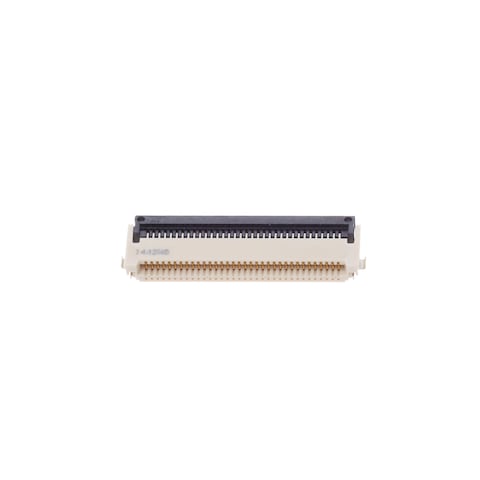

Las imágenes son sólo para referencia
Ver especificaciones del producto

Mouser REF:

653-XF3M-3415-1B

Fabr. N.º:

XF3M-3415-1B

Fabr.:

Omron Electronics

Descripción:

Conectores FFC y FPC 34 Pins .5mm Pitch

Hoja de datos:

XF3M-3415-1B Hoja de datos (PDF)

Modelo ECAD:

Descargue el Cargador de bibliotecas gratuito para convertir este archivo para su herramienta ECAD. Obtenga más información del modelo ECAD.

Más información

Más información sobre Omron Electronics XF3M-3415-1B

En existencias: 1.480

Existencias:: 1.480 Puede enviarse inmediatamente

Se ha producido un error inesperado. Intente de nuevo más tarde.
Plazo de producción de fábrica:: 26 Semanas Tiempo estimado para la producción en fábrica para cantidades superiores a las mostradas.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

-,-- €

Precio total:

-,-- €

Tarifa estimada:

Empaquetado:

Bobina completo(s) (realice el pedido en múltiplos de 1500)

Cinta extraída

MouseReel™ (+5,00 €)

Precio (EUR)

Cant.	Precio unitario	Precio total
Cinta / MouseReel™ ^†
	2,08 €	2,08 €
	1,70 €	17,00 €
	1,59 €	39,75 €
	1,46 €	73,00 €
	1,36 €	136,00 €
	1,32 €	330,00 €
	1,26 €	630,00 €
	1,23 €	1.230,00 €
Bobina completo(s) (realice el pedido en múltiplos de 1500)
	1,15 €	1.725,00 €

† La tarifa de 5,00 € de MouseReel™ se añadirá y calculará en el carro de compra. Los pedidos de MouseReel™ no se pueden cancelar ni devolver. ↩

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor del atributo	Seleccionar atributo
Fabricante:	Omron
Categoría de producto:	Conectores FFC y FPC
RoHS:
Producto:	Connectors
Número de posiciones:	34 Position
Paso:	0.5 mm
Estilo de terminación:	SMD/SMT
Ángulo de montaje:	Right Angle
Ubicación del contacto:	Dual Contact
Recubrimiento del contacto:	Gold
Valor de corriente:	500 mA
Serie:	XF3M
Temperatura operativa mínima:	- 30 C
Temperatura operativa máxima:	+ 85 C
Empaquetado:	Reel
Empaquetado:	Cut Tape
Empaquetado:	MouseReel
Marca:	Omron Electronics
Material del contacto:	Spring Copper Alloy / Nickel Substrate
Inflamabilidad máxima:	UL 94 V-0
Color de la carcasa:	Natural
Material de la carcasa:	Liquid Crystal Polymer (LCP)
Resistencia de aislamiento:	100 MOhms
Estilo de montaje:	Cable
Tipo de producto:	FFC & FPC Connectors
Cantidad del paquete de fábrica:	1500
Subcategoría:	FFC & FPC Connectors
Voltaje máximo:	50 V
Alias de parte #:	XF3M-3415-1BBYOMZ XF3M34151B XF3M34151BBYOMZ
Peso unitario:	695,868 mg

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla

Seleccione al menos una casilla para mostrar productos similares dentro de esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Hoja de datos

XF3M-3415-1B Hoja de datos (PDF)

PCN

Technical Resources

How To Read a Date Code (PDF)

Esta funcionalidad requiere que JavaScript esté habilitado.

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

XF3M 0.5mm and 1.0mm Pitch FPC/FFC Connectors

Omron Electronics XF3M Series 0.5mm and 1.0mm Pitch FPC/FFC Connectors offer improved insertion of FPC/FFC cables and confirm proper connection with a "sure-lock" feel. The XF3M series features a rotary back lock mechanism, high retention force with a dual contact structure, applicable FPC/FFC thickness of 0.30±0.05mm, and a Ni-barrier for high resistance to solder creep(gold plated). The XF3M Series allows the FPC/FFC to be inserted from a slanting top direction.
